Išsamus plieninių konstrukcinių komponentų vadovas: antriniai nariai ir jungties informacija

Ankstesnis leidimas iliustravo pirminių laikančiųjų elementų ir tvirtinimo bei stabilumo elementų detales ir išdėstymo brėžinius.plieno konstrukcijakomponentai. Ši sesija tęsiama pristatant antrinius ir pritvirtintus komponentus, taip pat jungtis ir konstrukcines detales. Žemiau pateikiami tipiškų išdėstymo pozicijų aprašymai ir išsamus kiekvienos sudedamosios dalies sąrašas plieniniuose pastatuose.

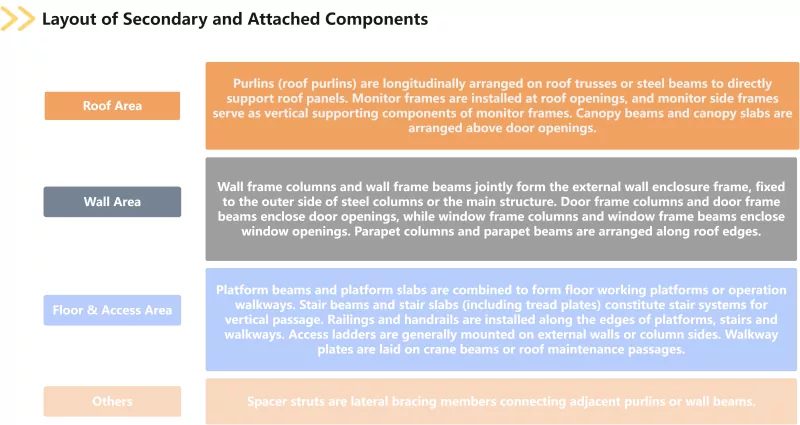

Antriniai ir pritvirtinti komponentai yra stulpeliai, sienų rėmo kolonos, sienų rėmo sijos, monitorių rėmai, monitoriaus šoniniai rėmai, laiptų sijos, laiptų plokštės, platformų sijos, platformų plokštės, turėklai, turėklai, prieigos kopėčios, takų plokštės ir tarpinės atramos, durų rėmo kolonos, durų rėmo sijos, langų rėmų stulpeliai, langų rėmo sijos, langų rėmo sijos, langų sijos kolonos ir parapeto sijos. Garbanos yra suskirstytos į stogo ir sienų apkabas, o laiptų plokštės dengia protektoriaus plokštes. Atliekant pastato funkcijas, tokias kaip atitvaras, praėjimas, dienos apšvietimas ir vėdinimas, antriniai ir pritvirtinti komponentai perduoda vėjo apkrovas, sniego apkrovas ir kitas apkrovas į pagrindinę konstrukciją. Tai yra nepakeičiamos dalys, užtikrinančios plieninių pastatų vientisumą ir aptarnavimo funkcijas.

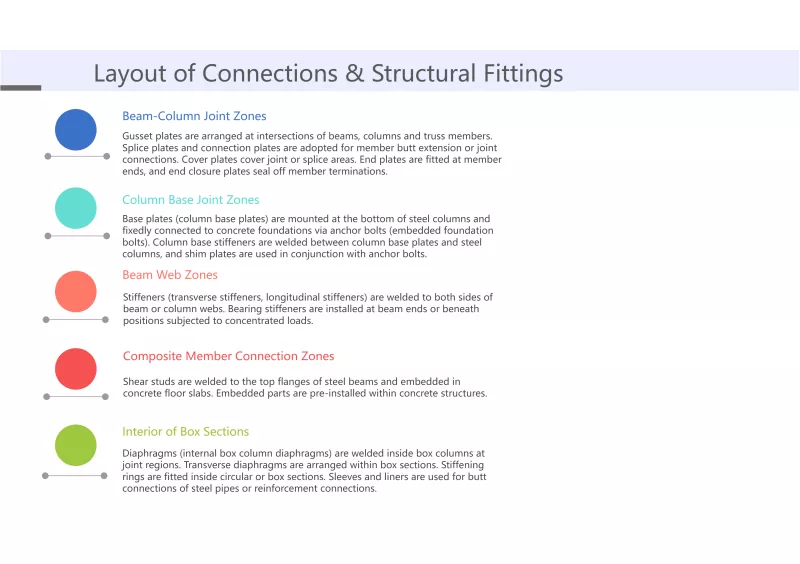

Jungtys ir konstrukcinės jungiamosios detalės susideda iš veržlių plokščių, standžių, guolių standžių, tarpiklių, jungiamųjų plokščių, sujungimo plokščių, dengiamųjų plokščių, galinių uždarymo plokščių, galinių plokščių, pagrindo plokščių, kolonos pagrindo standumo, kolonos inkaro varžtų, didelio stiprumo varžtų, paprastų varžtų, nukirptų dalių, įdėklų. žiedai, diafragmos ir skersinės diafragmos. Standikliai skirstomi į skersinius ir išilginius standiklius; pagrindo plokštės apima kolonų pagrindo plokštes; kolonos inkaro varžtai taip pat žinomi kaip įterptųjų pamatų varžtai; kirpimo smeigės taip pat vadinamos smeigių jungtimis; diafragmos dengia vidines dėžių kolonų diafragmas. Kaip gyvybiškai svarbi kategorijaplieno konstrukcijakomponentai, jungtys ir konstrukcinės detalės tiesiogiai nulemia, ar visos laikančiosios dalys gali efektyviai veikti koordinuotai ir ar apkrovos perdavimo kelias yra nenutrūkstamas ir patikimas.

Iki šiol buvo suskirstytos keturios pagrindinės plieninių konstrukcijų komponentų kategorijos, suskirstytos pagal konstrukcinę sudėtį. Visi aukščiau išvardyti komponentai yra nubraižyti ant plieninių pastatų konstrukcinių brėžinių, įtraukiami į jėgos analizę konstrukcijų skaičiavimo ataskaitose ir visam laikui išlaikomi užbaigtose konstrukcijose. Komponentų derinys priklauso nuo skirtingų projektų tipų. Teisingas kiekvieno komponento tipo funkcinės padėties išdėstymo ir išdėstymo logikos supratimas yra būtina sąlyga norint sudaryti tikslias kiekių sąskaitas ir pagrįstai nustatyti išsamias vieneto kainas, taip pat pagrindas užtikrinti, kad plieninių konstrukcijų projektavimo tikslas gali būti paverstas saugiais ir patikimais fiziniais pastatais.
