Plieninių konstrukcijų (plieninių rėmų) statybos proceso standartai

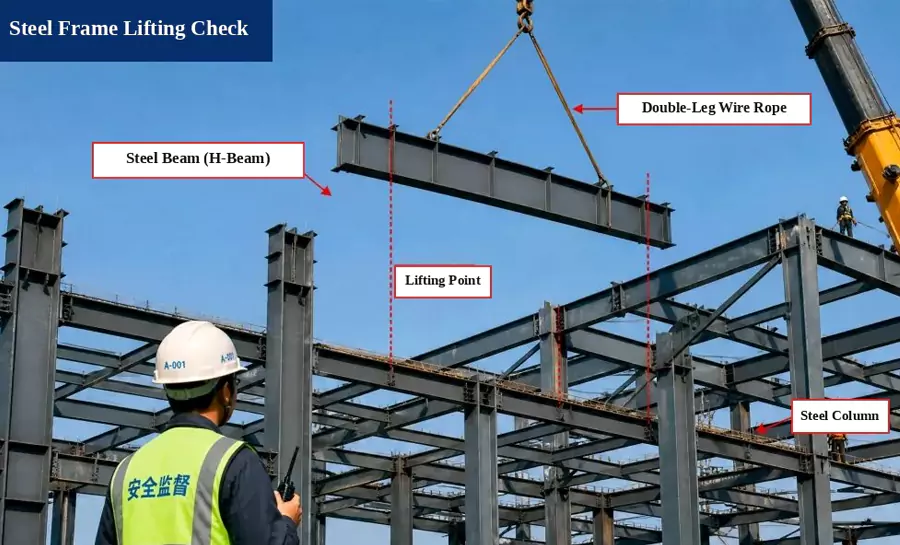

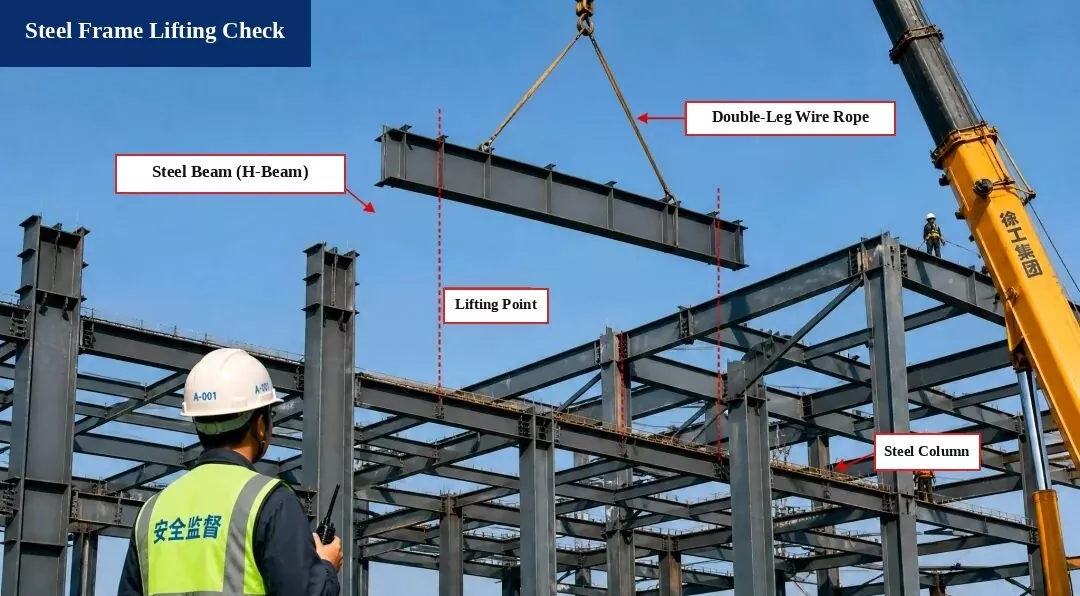

1. Plieninio rėmo kėlimo patikrinimas (kėlimo apskaičiavimas)

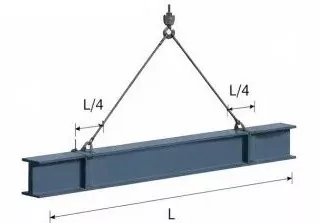

I. Kėlimo diagrama

Narys:Plieninė sija H500×200×10×16, ilgis L = 12,0 m

Kėlimo taškai:Nustatykite ties L/4 iš kiekvieno sijos galo

Juostos kampas:α ≈ 60°

II. Apkrovos skaičiavimas

1. Sijos savaiminis svoris:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dinaminis apkrovos koeficientas:Paimkite 1.1

3. Stropų svoris:Ignoruojamas (nereikšmingas)

4. Bendra kėlimo apkrova:
P = G × 1,1 = 219,9 kN

5. Stropo įtempimas (subalansuota apkrova):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Stropo saugos patikra

1. Stropo tipas:φ20 plieninis vielinis lynas, trūkimo apkrova Fb = 360 kN

2. Saugos koeficientas (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Atitinka standartinius reikalavimus!

Patikrinkite išvadą:
Kėlimo operacija yra saugi ir atitinka kodekso reikalavimus.

Nuorodų standartai

• Plieninių konstrukcijų statybos kodeksas (GB 50755-2012)

• Kėlimo ir kėlimo saugos statybose techninis kodeksas (JGJ 276-2012)

Saugos pastabos:

1. Prieš keldami patikrinkite plieninę siją, vielinius lynus ir kėlimo įrankius, kad įsitikintumėte, jog jie yra saugūs ir patikimi.

2. Paskirti asmenį, kuris vadovaus kėlimo procesui. Niekas negali stovėti po pakelta sija.

3. Nedelsdami nutraukite kėlimo darbus, kai vėjo greitis pasiekia 6 ar didesnį lygį.

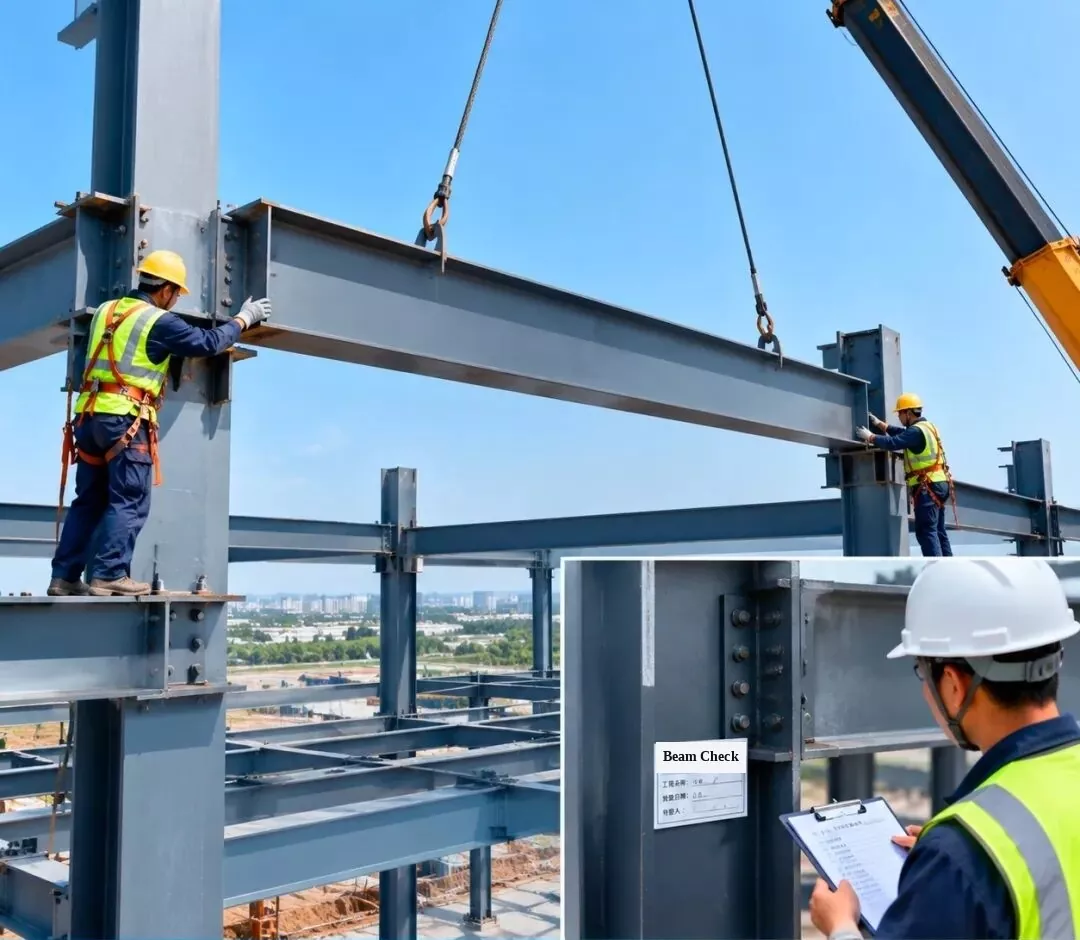

2. Plieninio rėmo montavimas ir apžiūra – Plieninės sijos montavimas

Pakelkite plieninę siją į suplanuotą padėtį, tada patikrinkite ir patvirtinkite sujungimo jungtis, kad įsitikintumėte, jog montavimo kokybė atitinka projektavimo reikalavimus.

[Įterpta žyma ant stulpelio: Plieninės sijos montavimo patikra | Projekto pavadinimas: Seminaras #1 | Patikrinimo data | inspektorius]

3. Plieninio rėmo montavimas ir apžiūra – plieninės stogo santvaros montavimas

1. 3D BIM modeliavimas:Imituokite plieninės stogo santvaros montavimą, kad pagerintumėte kėlimo planą ir montavimo tvarką.

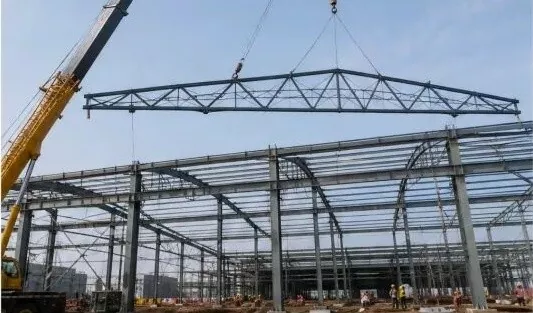

2. Stogo santvaros pakėlimas:Naudokite sunkvežimių kraną, kad pakeltumėte santvarą ir lėtai pastatykite ją į vietą, išlaikant pusiausvyrą.

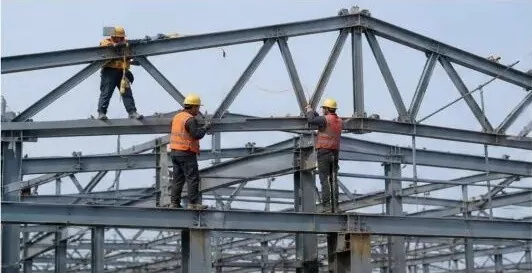

3. Padėties nustatymas ir laikinas tvirtinimas:Įdėjus stogo santvarą, laikinai ją pritvirtinkite ir sureguliuokite jos padėtį bei aukštį (aukštį).

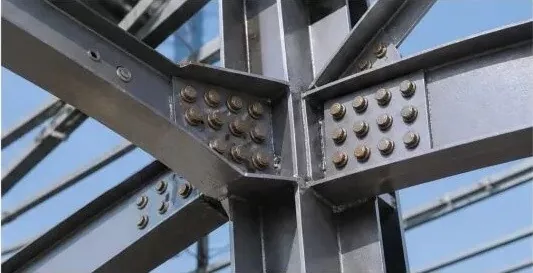

4. Didelio stiprumo varžto jungtis:Priveržkite didelio stiprumo varžtus pagal projektavimo taisykles, kad užtikrintumėte tvirtą jungtį.

5. Montavimo patikrinimas:Patikrinkite santvaros aukštį, tarpatramį, lenkimą (nuokrypį) ir vertikalią išlygiavimą, kad įsitikintumėte, jog jie atitinka kodą.

6. Patikrinimo įrašas:Išlaikę patikrinimą, užpildykite įrašo formą ir pereikite prie kito statybos etapo.

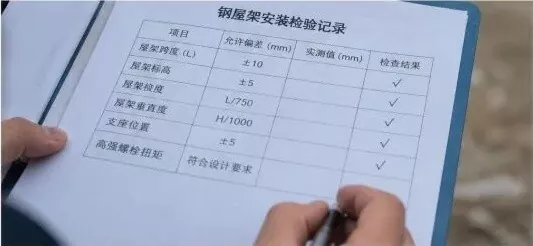

Plieninės stogo santvaros montavimo apžiūros įrašas

Patikrinimo elementas	Leidžiama klaida (mm)	Išmatuota vertė (mm)	Patikrinkite rezultatą
Santvaros tarpatramis (L)	±10	—	√ (Leidimas)
Santvaros aukštis (aukštis)	±5	—	√ (Leidimas)
Santvaros lenkimas (įkrypimas)	L / 750	—	√ (Leidimas)
Santvaros vertikalus lygiavimas	H / 1000	—	√ (Leidimas)
Palaikymo pozicija	±5	—	√ (Leidimas)
Didelio stiprumo varžto sukimo momentas	Atitinka dizaino reikalavimus	—	√ (Leidimas)

Pagrindiniai valdymo taškai:

Patikrinkite visas gaunamas plienines dalis vietoje, kad patikrintumėte jų tipą, dydį ir suvirinimo kokybę;
Naudokite saugų ir praktišką kėlimo planą, kad užtikrintumėte kėlimo saugumą;
Sureguliuokite ir pritvirtinkite santvarą iškart po to, kai ją pastatysite į vietą;
Tinkamai priveržkite visus didelio stiprumo varžtus ir patikrinkite jų sukimo momentą pagal kodą;
Atlikite visą patikrinimą, kad įsitikintumėte, jog sumontuota konstrukcija atitinka visus projektavimo ir kodo reikalavimus.

4. Plieninio rėmo montavimas ir apžiūra – nuožulnios plieninės sijos montavimas

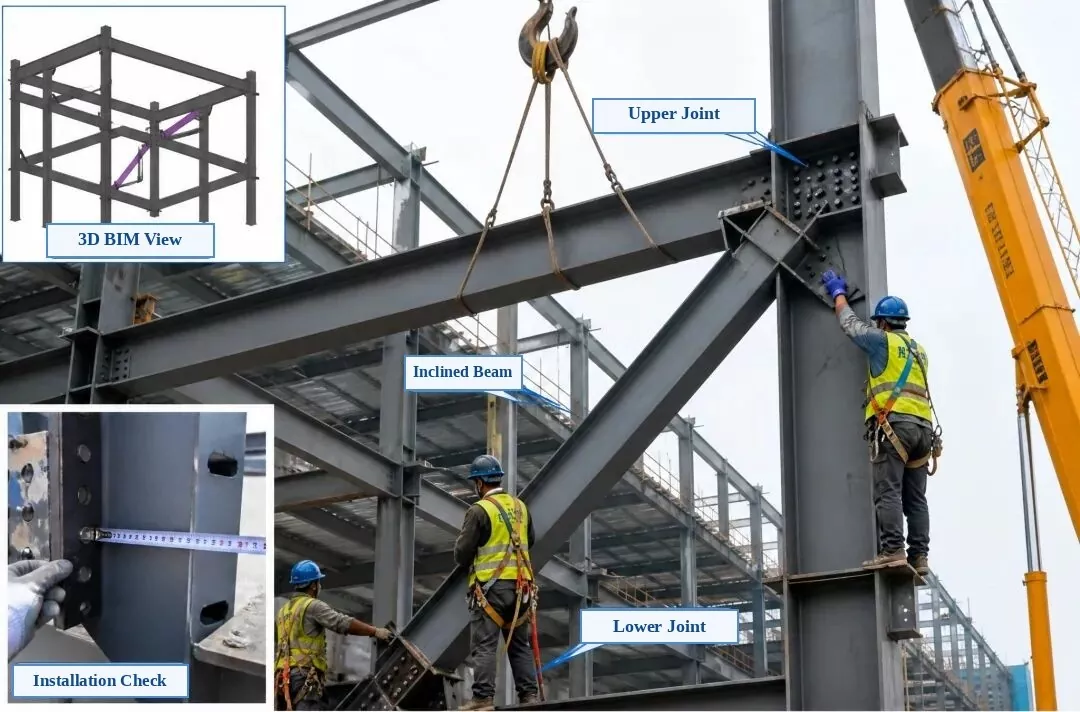

Išskirtos nuotraukų etiketės:Įdėklas viršuje kairėje: 3D BIM vaizdas | Apačioje kairėje įdėklas: montavimo patikrinimas | Pagrindinė nuotrauka: viršutinė jungties jungtis, pasvirusi plieninė sija (įstrižainė), apatinė sujungimo jungtis

Plieninio rėmo montavimas ir apžiūra – nuožulnios plieninės sijos montavimas

1. Patikrinimas prieš montavimą:Patikrinkite dalies numerį, dydį, varžtų skylių padėtį ir jungties plokštės kryptį. Įsitikinkite, kad kontaktiniai paviršiai yra plokšti, švarūs ir be įbrėžimų ar alyvos.

2. Kėlimas ir padėties nustatymas:Naudokite du kėlimo taškus, kad lėtai pakeltumėte pasvirusią siją į vietą. Laikinai pritvirtinkite ir įsitikinkite, kad viršutinės ir apatinės jungtys tiksliai sutampa su plienine kolona ir sija.

3. Lygiavimas ir reguliavimas:Sureguliuokite nuožulnios sijos centrinės linijos padėtį, aukštį ir vertikalųjį išlygiavimą, kad atitiktumėte projektavimo reikalavimus. Po išlyginimo užbaikite nuolatinį ryšį.

4. Prisijungimo būdas:Sujunkite didelio stiprumo varžtais. Priveržkite juos tolygiai nuo centro į išorę į abi puses, kaip reikalaujama pagal konstrukciją, ir pažymėkite kiekvieną varžtą po to, kai baigsis priveržimas.

5. Montavimo patikrinimas:Patikrinkite vidurio linijos padėtį, aukštį, vertikalų išlygiavimą, plokštės kontaktų sandarumą ir varžtų priveržimo kokybę. Viskas turi atitikti Plieninių konstrukcijų statybos kokybės pripažinimo kodeksą (GB 50205).

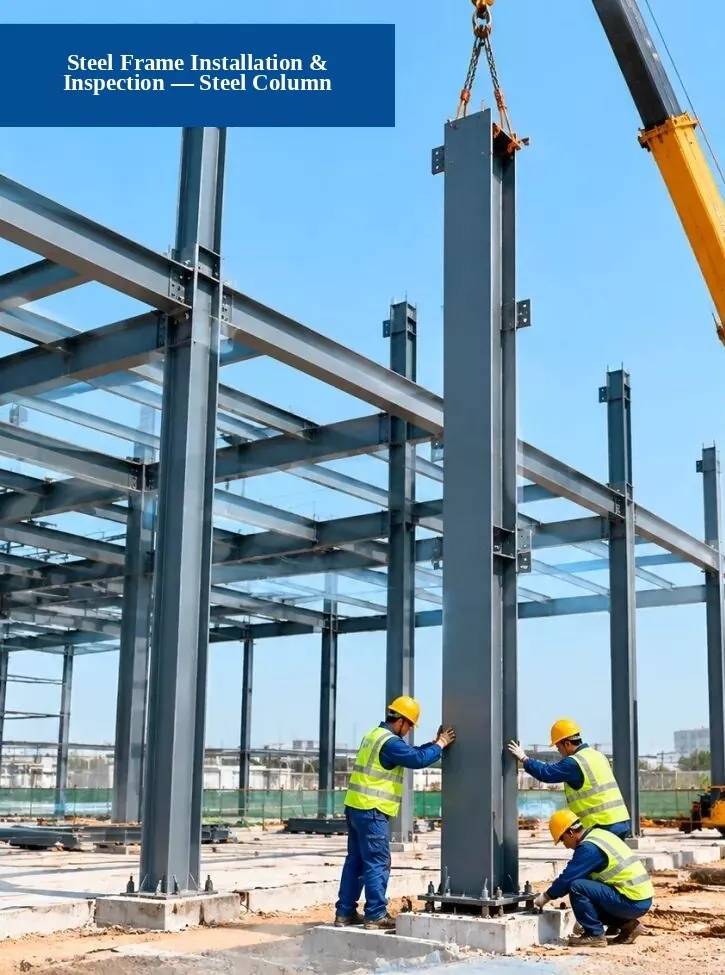

5. Plieninio rėmo montavimas ir apžiūra – Plieninės kolonos montavimas

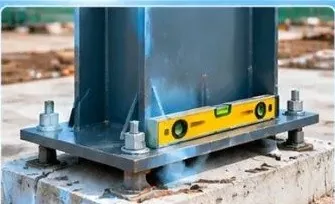

1. Pagrindo patikrinimas:Patikrinkite, ar inkaro varžtų padėtis, pamato aukštis ir pamatų matmenys atitinka projektinius reikalavimus.

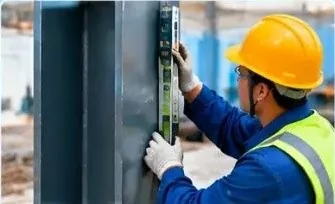

2. Vertikalaus išlygiavimo patikrinimas:Norėdami patikrinti, kaip tiesiai (vertikaliai) stovi plieninė kolona, naudokite taškinę stotelę, lazerinį stulpelį arba tiesiosios briaunos lygį.

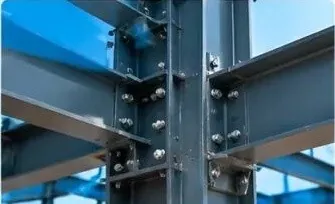

3. Ryšio kokybės patikrinimas:Patikrinkite, ar didelio stiprumo varžtai, suvirinimo siūlės ir jungiamosios plokštės atitinka standartinius reikalavimus.

Statybos procesas:1. Paruošiamasis darbas → 2. Pakelkite ir pastatykite plieninę koloną → 3. Įdiekite ir apsaugokite → 4. Patikrinimas ir priėmimas

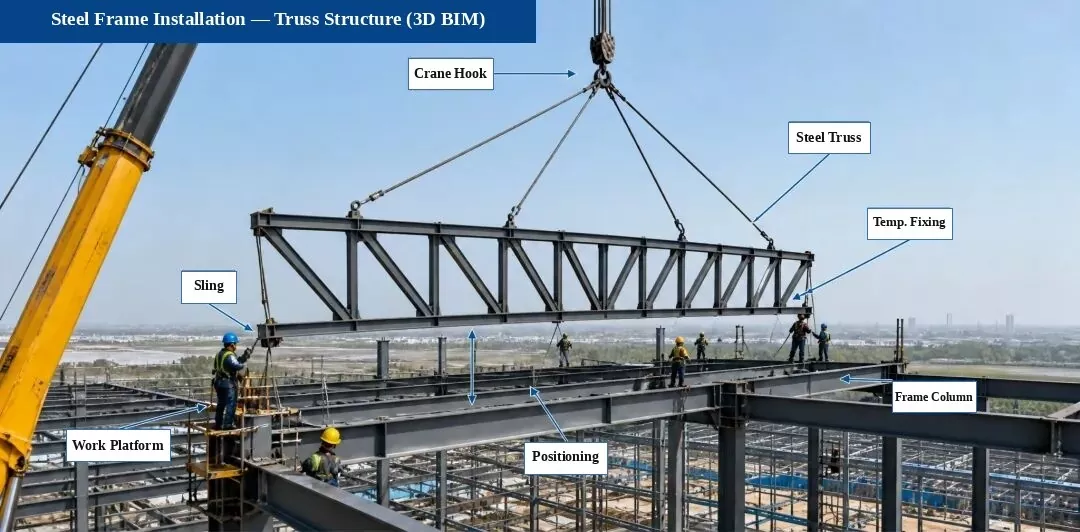

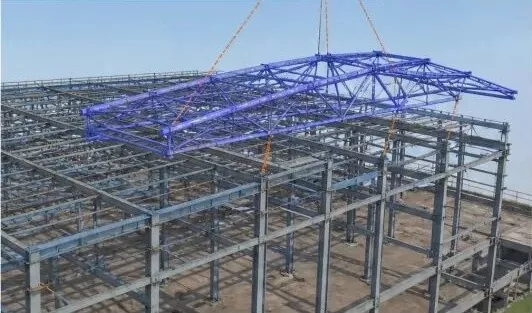

6. Plieninio rėmo montavimas – santvaros konstrukcijos montavimas (3D BIM diagrama)

Diegimo proceso eiga:Apžiūra ir žymėjimas → Palaikymo patikra → Pakėlimas ir vieta → Laikinas tvirtinimas → Išlygiavimas ir reguliavimas → Didelio stiprumo varžtų jungtis → Suvirinimas (jei reikia)

Pagrindiniai montavimo taškai:

Prieš keldami dar kartą patikrinkite atramos vidurio liniją, aukštį ir įterptųjų dalių padėtį;
Kėlimo metu pritvirtinkite vėjo kreipimo lynus (žymas), kad santvara būtų stabili;
Sureguliuokite ir laikinai pritvirtinkite santvarą iškart po pastatymo, kad išvengtumėte lenkimo ar iškraipymo;
Didelio stiprumo varžtų jungtys turi atitikti projektavimo ir kodo taisykles ir būti priveržtos reikiamu sukimo momentu;
Suvirinimo kokybė turi atitikti Plieninių konstrukcijų statybos kokybės pripažinimo kodekso (GB 50205) taisykles.

Pagrindiniai patikrinimo taškai (svetainės nuotraukos):

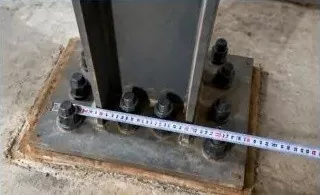

1. Palaikymas ir jungčių patikrinimas

Patikrinkite atraminių varžtų, tarpiklių plokščių ir įterptųjų dalių padėtis ir aukščius, kad įsitikintumėte, jog jie atitinka projektavimo reikalavimus.

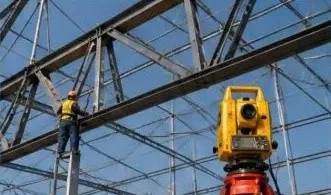

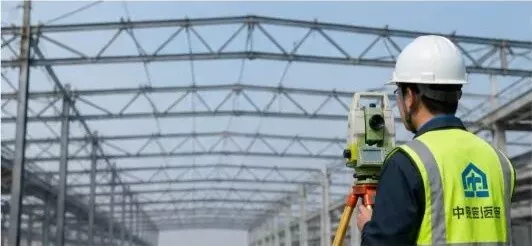

2. Santvaros išlygiavimo patikrinimas

Naudodami tašką išmatuokite santvaros vidurio liniją, aukštį ir lenkimą bei atlikite išlygiavimo reguliavimus.

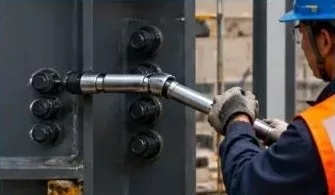

3. Didelio stiprumo varžtų patikrinimas

Patikrinkite didelio stiprumo varžtų skaičių, dydį ir sukimo momentą ir iš naujo patikrinkite juos, kaip reikalauja kodas.

Pastaba:Šio projekto santvaros konstrukcija iš anksto surenkama gamykloje ir pakeliama dalimis vietoje, kad būtų užtikrintas tikslus montavimas, kokybė ir saugumas.

7. Plieninio karkaso ir profiliuoto metalinio stogo lakšto montavimas ir apžiūra

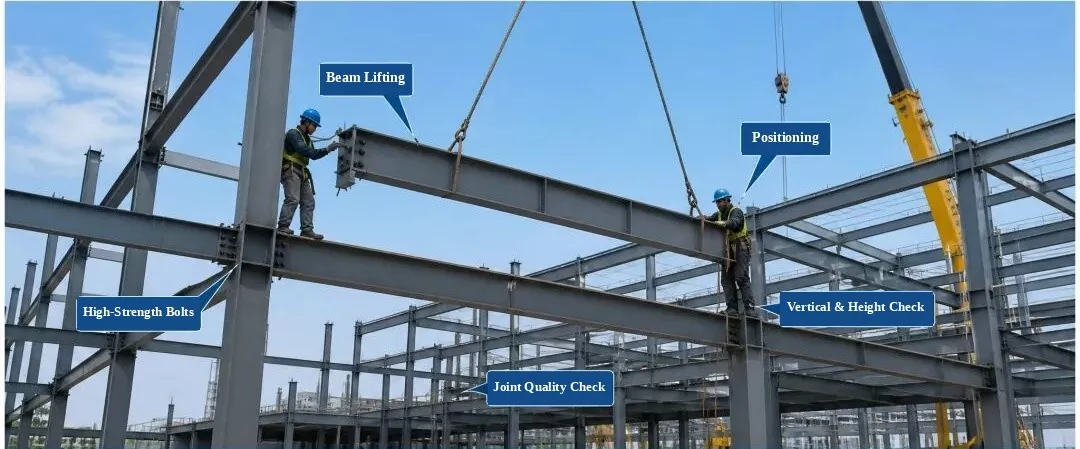

Plieninio rėmo montavimas ir apžiūra

(Etiketės: sijos kėlimas, padėties nustatymas, didelio stiprumo varžtai, vertikalios ir aukščio patikra, jungties kokybės patikra)

1. Įeinančios dalies patikrinimas:Patikrinkite medžiagos kokybę, dydį, paviršiaus būklę ir tiesumą. Įdiekite tik praėjus patikrinimui.

2. Proceso valdymas:Montavimo metu valdykite dalių padėtį, aukštį, vertikalią išlyginimą ir varžtų priveržimą.

3. Tikrinimo elementai:Centrinės linijos padėtis, aukštis, vertikalus išlygiavimas, paviršiaus lygumas ir varžtų sujungimo kokybė.

4. Kokybės standartas:Turi atitikti Plieninių konstrukcijų statybos kokybės pripažinimo kodeksą (GB 50205-2020).

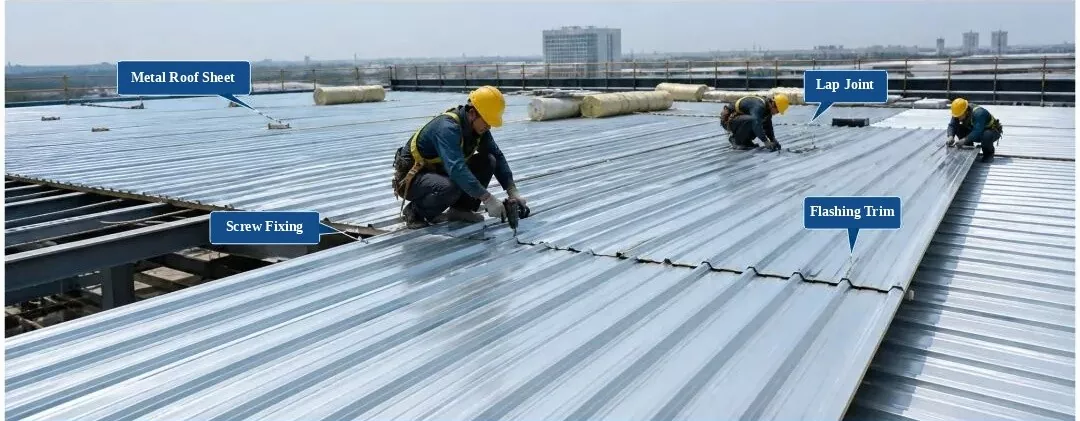

Profiliuoto metalo stogo lakštų montavimas ir apžiūra

(Etiketės: metalinis stogo lakštas, juosmens jungtis, savisriegio sraigtinis tvirtinimas, blyksniai apdaila)

1. Medžiagos patikrinimas:Patikrinkite plokštės profilį, storį, dangą ir spalvą. Naudokite tik po patikrinimo.

2. Diegimo taisyklės:Teisingai perdenkite plokštes ir tvirtai pritvirtinkite. Laikykite atstumą tarp varžtų standartinėse ribose ir netrūkkite arba neįdėkite varžtų.

3. Tikrinimo elementai:Stogo lygumas, persidengimo plotis, tvirtinimo taškų atstumas ir hidroizoliacinės detalės.

4. Kokybės standartas:Turi atitikti metalinių stogų inžinerijos techninį kodeksą (GB 50345-2012).

8. Plieninio rėmo montavimas ir apžiūra – plieninių laiptų ir turėklų montavimas

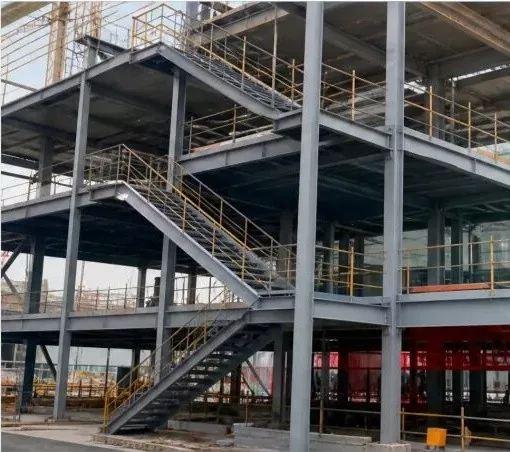

1. Užbaigti plieniniai laiptai ir turėklai (svetainės nuotrauka)

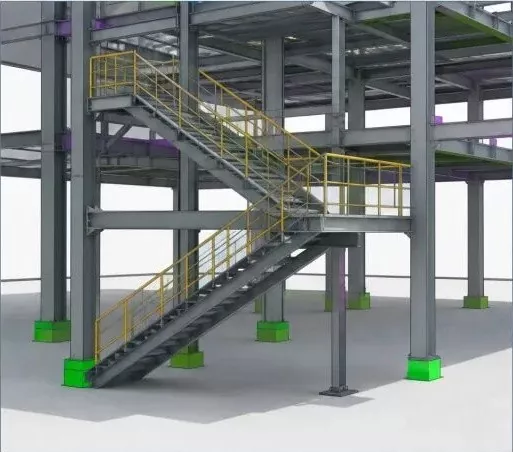

2. 3D BIM modelis (plieniniai laiptai ir turėklai)

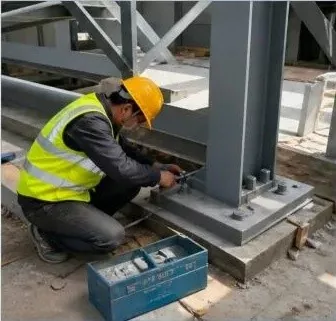

3. Plieninių laiptų montavimas (darbas vietoje)

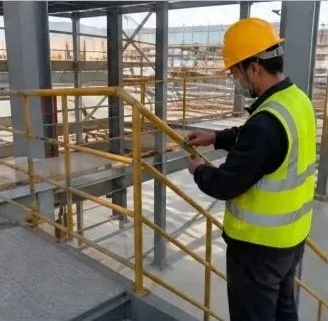

4. Turėklų montavimas (darbas vietoje)

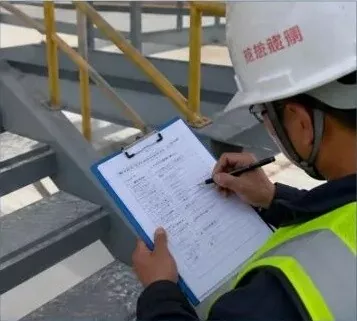

5. Montavimo kokybės patikrinimas (vietos patikra)

Instrukcijos:

Prieš montuodami plieninius laiptus ir turėklus, dar kartą patikrinkite komponentų matmenis, aukščius ir išdėstymo vidurio linijas;
Kai naudojate varžtines jungtis, patikrinkite varžto dydį, kiekį ir sukimo momentą, kad užtikrintumėte tvirtą jungtį;
Įrengiami turėklai turi būti tvirti ir tiesūs, su pilnomis ir lygiomis siūlėmis, atitinkančiomis projektavimo ir kodo reikalavimus;
Įdiegę atlikite kokybės patikrinimą ir užpildykite patikrinimo įrašą, kad užtikrintumėte projekto kokybę.

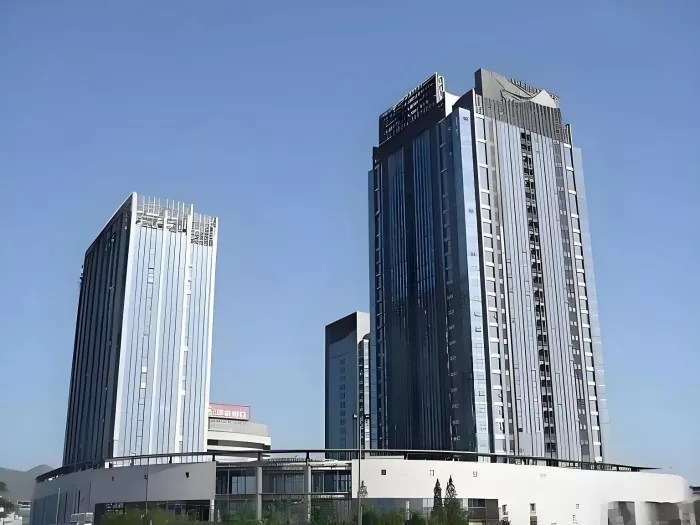

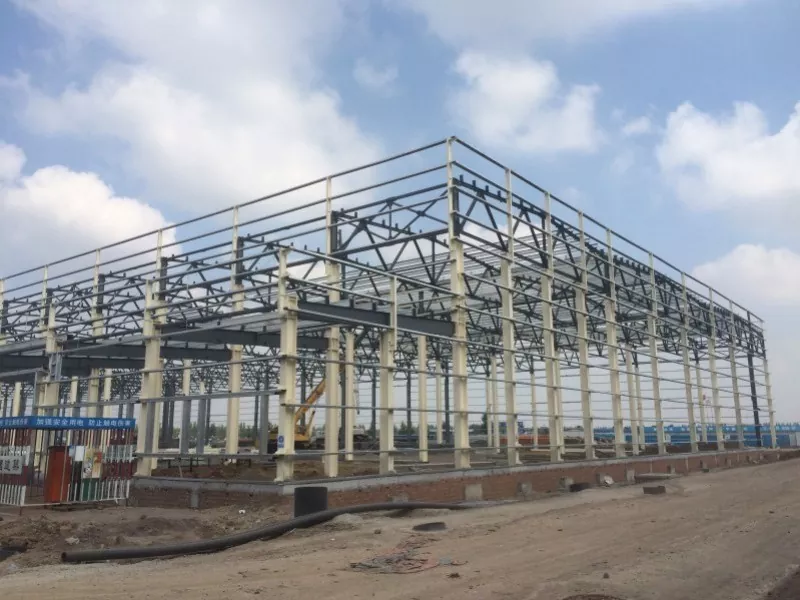

Plieninė konstrukcijaesyra plačiai naudojami šiandieninėje statybų rinkoje statant pastatų karkasus ir ateityje taps pagrindiniu pirminių pastato konstrukcijų pasirinkimu. Plieninės konstrukcijos turi daugybę subkategorijų, konstrukcijų tipų ir komponentų tipų. Pagal konstrukcinę sistemą jie skirstomi į keturis pagrindinius tipus: portalinius rėmus, erdvinius tinklelius, santvaros ir karkasines konstrukcijas.
