Kiek žinote apie šias plieno konstrukcijų formas?

Kaip aptarėme keturias pagrindines pagrindines sistemasplieno konstrukcijaPastarąjį kartą EHSS leis jums tyrinėti plienines konstrukcijas šiame numeryje. Šiuolaikiniuose pastatuose, didėjant konstrukcijų sudėtingumui ir keliamiesiems poreikiams, plačiai taikomos konstrukcinės formos, tokios kaip grotelių apvalkalai, pakabinami kabeliai, sijų konstrukcijos ir betonu užpildyti plieniniai vamzdžiai. Visi šiame numeryje pristatomi plieninių konstrukcijų tipai dažniausiai naudojami inžinerijoje, turinčios brandžių techninių sistemų ir atitinkamų pagalbinių standartų, dominuojančių atitinkamose segmentinėse srityse.

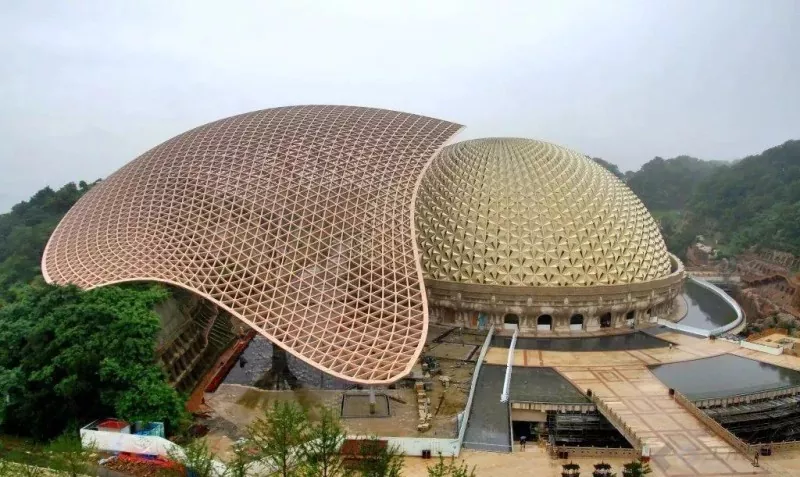

Tinklelio lukšto struktūra, kaip rodo pavadinimas, yra lenkta tinklelio struktūra, primenanti kiaušinio lukštą. Pagrindinė jo savybė yra galimybė suformuoti didelio ilgio lenktas formas, tokias kaip kupolai ir arkos. Elegantiška išvaizda ir efektyvus jėgos atlaikymas plačiai naudojamas didelėse sporto salėse, parodų centruose, planetariumuose ir botanikos šiltnamiuose.

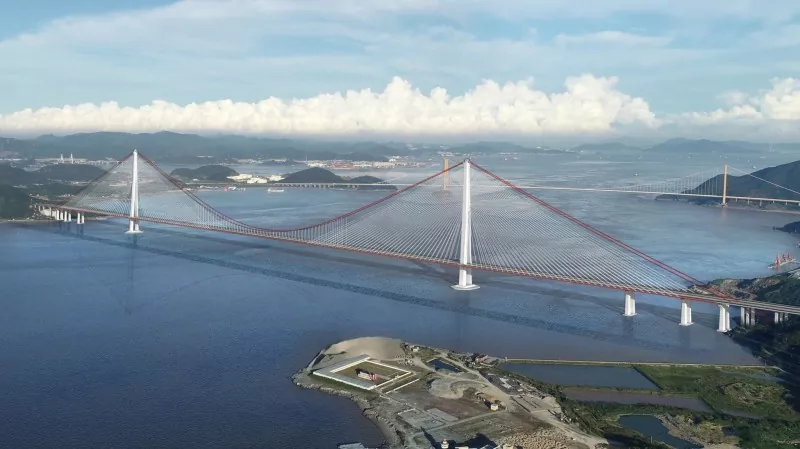

Pakabinamose konstrukcijose kaip pagrindiniai komponentai naudojami didelio stiprumo plieniniai trosai, o išnaudojant kabelių tempimo savybes realizuojami dideli tarpatramiai. Jie pasižymi itin didele pralaidumo galia, lengvu savo svoriu ir mažomis plieno sąnaudomis, daugiausia pritaikyti kabančiams tiltams, dideliems stadionams, oro uostų terminalams ir kitiems projektams.

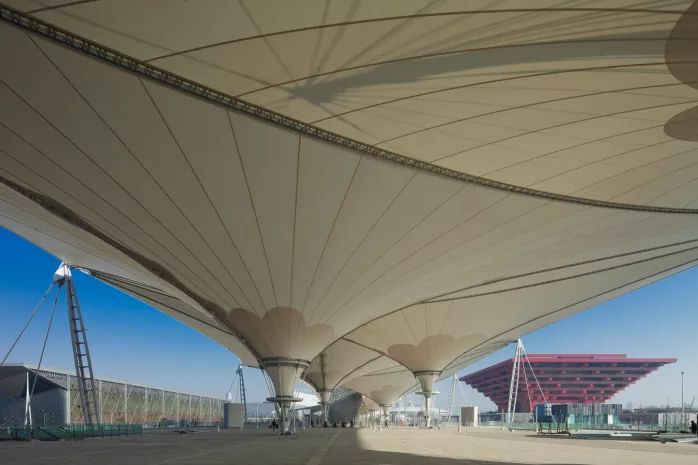

Kabelio-membranos konstrukcija yra labiausiai paplitusi ir plačiausiai naudojama tarp visų membraninių konstrukcijų, sudaryta iš membraninių medžiagų kartu su plieniniais komponentais arba plieniniais karkasais. Membraniniai audiniai dažniausiai yra padengti PTFE arba PVC. Dėl lengvo svorio, didelio stiprumo ir didelio lankstumo formuojant sudėtingus laisvos formos lenktus paviršius, jis dažniausiai naudojamas stogams, kraštovaizdžio instaliacijoms, rinkliavų stotims ir pripučiamoms vietoms.

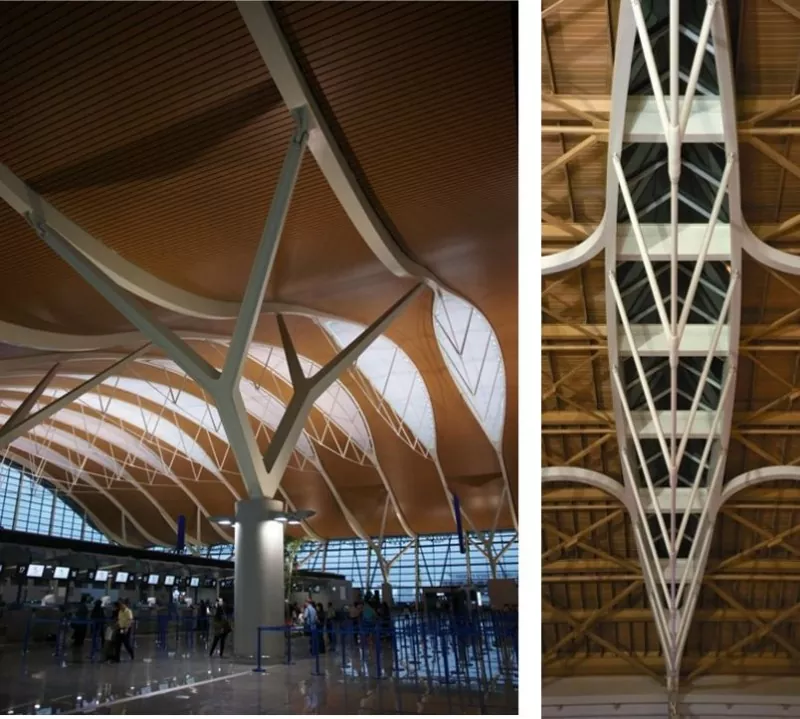

Stygomis paremta konstrukcija sudaryta iš standžių viršutinių stygų ir lanksčių apatinių plieninių trosų, sujungtų statramsčiais, kur standžios viršutinės stygos dažniausiai yra plieninės sijos arba santvaros, todėl ją galima interpretuoti ir kaip konstrukciją, suformuotą sujungiant plienines sijas arba santvaras su plieniniais trosais per statramsčius. Sijos stygų konstrukcija yra labiausiai paplitusi ir tipiškiausia šios konstrukcinės sistemos forma, kurios viršutiniai komponentai yra vientisos plieninės sijos. Savarankiškai išsibalansuojančios ir puikios tarpatramių talpos, styginių atraminės konstrukcijos dažniausiai naudojamos ilgo tarpatramio stogams ir oro uostų terminalams.

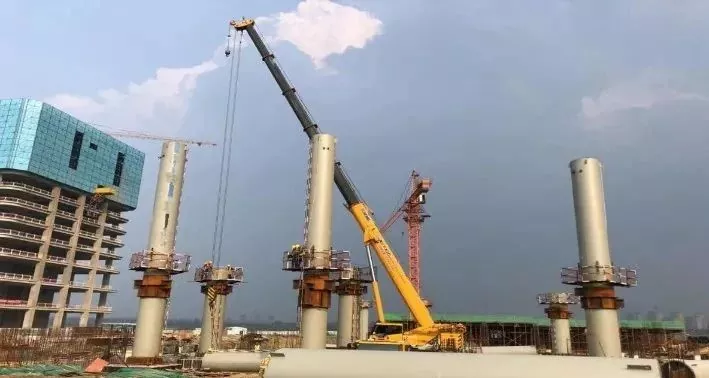

Betonu užpildyta plieninių vamzdžių konstrukcija reiškia konstrukciją su betonu, užpildytu plieninių vamzdžių viduje, siekiant žymiai pagerinti laikomąją galią ir lankstumą. Jis pasižymi didele laikomoji galia ir palankiu lankstumu ir dažniausiai naudojamas kaip suspaudimo elementai itin aukštų pastatų kolonose, arkiniuose tiltuose ir ilgo tarpatramio konstrukcijose.

Ankstesniame numeryje minėti portaliniai rėmai, plieniniai rėmai, plieninės santvaros ir tinklinės konstrukcijos gali pasigirti didžiausia rinkos apimtimi ir universaliausiais pritaikymo scenarijais, kurie yra geriausias pasirinkimas mažoms ir vidutinėms gamykloms, aukštybiniams pastatams ir įprastiems didelio tarpatramio stogams. Priešingai, tinkliniai korpusai, pakabos konstrukcijos, kabelių-membranų konstrukcijos, sijų stygų konstrukcijos ir betonu užpildytos plieninių vamzdžių konstrukcijos yra specializuotos posistemės, pritaikytos scenarijus, apimančius specialius tarpatramius, itin aukštus pastatus, lengvus aptvarus ir sudėtines įtempių sąlygas, be to, jos yra pagrindinės ir populiarios šių dienų plieninių konstrukcijų sistemos.

Visiplieno konstrukcijų sistemosaprėpti dviejose dalyse, turi ryškių pranašumų ir vienas kitą papildo, kartu sudarydami visą dabartinės plieno konstrukcijų inžinerijos techninį spektrą. Konkrečiai, plieninė rėmo konstrukcija sudaro pagrindą sutvirtintai plieninei karkaso konstrukcijai; tinkleliai ir erdvės tinkleliai patenka į erdvinių tinklelio struktūrų kategoriją kaip lygiagrečios formos; pakabos, kabelių membranų ir virvelių atraminės konstrukcijos gali būti derinamos su santvaromis ir grotelėmis, kad būtų sudarytos ilgo tarpatramio sistemos; šalto formavimo plonasienės plieninės konstrukcijos daugiausia naudojamos lengvųjų plieninių konstrukcijų sistemose; o betonu užpildytos plieninių vamzdžių konstrukcijos priklauso plieno ir betono kompozitinėms laikančiųjų sistemoms.

Renkantis konstrukcijų tipus praktiniams projektams, turi būti atliktas kompleksinis vertinimas pagal pastato funkcijas, tarpatramių sąlygas, ekonominius rodiklius ir statybos grafiko reikalavimus, siekiant nustatyti optimalų sprendimą. Sekite naujienasEHSSoficialūs kanalai profesionalesniems plieno konstrukcijų techniniams atnaujinimams. 21 metus pasišventę plieninių konstrukcijų gamybai ir montavimui, mes teikiame viso proceso techninę pagalbą jūsų projektams su tvirtomis profesinėmis galimybėmis.
