Kaip buvo sukurta plieninio karkaso drabužių gamyklos statybos pastato didelio tarpatramio konstrukcija?

Šiuolaikinės pramonės plėtros paskata, drabužių gamyklų gamybos procesas patyrė didelių pokyčių, nuo originalios visiškai rankinės gamybos pereinant prie dabartinės mechanizuotos surinkimo linijos apdorojimo, o tai labai padidino gamybos efektyvumą. Tačiau kadangi pjovimo, siuvimo, lyginimo, tikrinimo ir pakavimo procesai turi būti išdėstyti surinkimo linijose, o greitas mažų partijų ir kelių rūšių reagavimo režimas tampa plačiai paplitęs, drabužių gamyklose didėja lankstaus erdvės išdėstymo poreikis. Veiksmingiausias būdas tai pagerinti – išplėsti vidinę erdvę, palengvinant darbo vietų ir logistikos kanalų derinimą bet kuriuo metu. TodėlPlieninio rėmo drabužių gamyklos konstrukcijospalaipsniui pakeitė tradicines betoninių konstrukcijų drabužių gamyklas. Šiame straipsnyje aptariama, kaip plieno konstrukcijų drabužių gamyklos pasiekia didelius tarpatramius iš dviejų perspektyvų: konstrukcinės formos ir praktinės erdvės be kolonų vertės drabužių gamyboje.

1. Struktūrinė forma

A Plieninio rėmo drabužių gamyklos statybapaprastai turi šias bendras struktūrines formas: portalo rėmą ir santvarą.

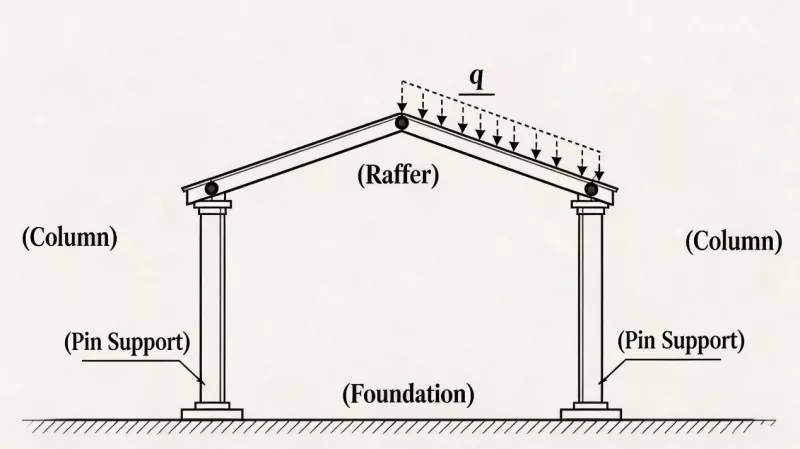

● Portalo rėmelis

Tai dažniausiai naudojama vieno aukšto drabužių gamyklų schema. Jis susidaro tarpusavyje standžiai sujungiant plienines sijas ir plienines kolonas, o sujungimo būdai yra varžtinis sujungimas ir suvirinimas. Tai sudaro stabilią jėgos atraminę sistemą. Plieninėse sijose ir plieninėse kolonose dažniausiai naudojamas H formos plienas. Ekonomiškiausias portalo rėmo atstumas yra nuo 18 metrų iki 30 metrų. Glaudus ryšys tarp komponentų ir mokslinio energijos perdavimo gali užtikrinti, kad konstrukcija gali pasiekti didelį tarpatramį, tuo pat metu atspari vėjui ir žemės drebėjimams.

● Santvaros konstrukcija

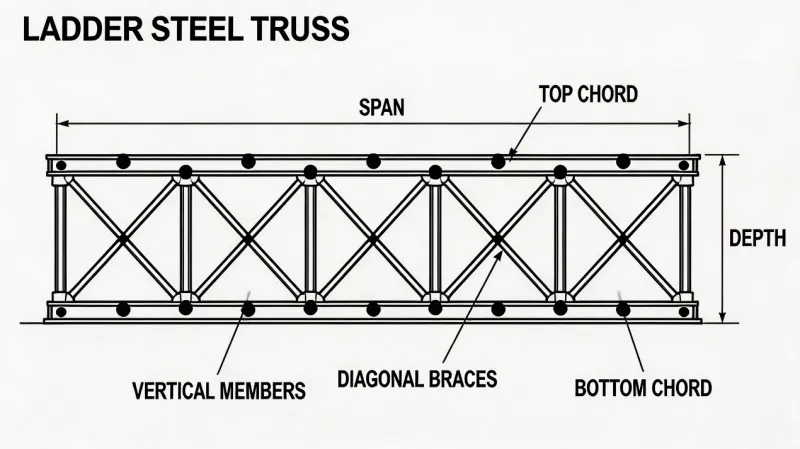

Palyginti su portalo rėmo konstrukcija, santvaros konstrukciją sudaro viršutiniai santvaros elementai, juostos elementai ir apatiniai santvaros elementai. Jei tarpatramiai viršija 36 metrus, jėgos efektyvumas ir plieno naudojimas yra daug didesnis nei portalo rėmo. Naudojant 3,2 metro aukščio trapecinę ruloninę santvarą, plieno sunaudojimas gali būti kontroliuojamas maždaug 55 kg/m², o lygiaverčio tarpatramio kieto tinklelio H formos sijai reikėtų maždaug 75 kg/m².

2. Praktinė erdvių po atviru dangumi vertė drabužių gamyboje

Plieninio karkaso drabužių gamyklos konstrukcijų didelės erdvės po atviru dangumi ne tik reiškia erdves, bet ir gali žymiai padidinti gamybos efektyvumą.

Jo praktinė vertė atsispindi šiais aspektais:

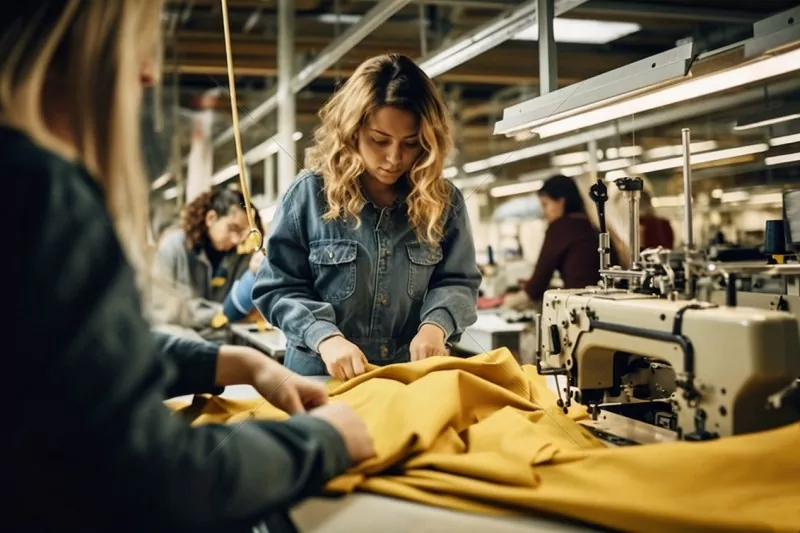

● Greitas gamybos linijos reguliavimas

Palyginti su tradicinėmis betoninių kolonų tinklelio konstrukcijų drabužių gamyklomis, mūsų plieno konstrukcijų drabužių gamykloje nėra tarpinių stulpelių, kurie trukdytų, todėl darbo vietų išdėstymą galima greitai koreguoti. Darbo vietos stalai ir pakabinamos linijos gali būti tiesiogiai perkeliamos horizontaliai.

● Logistikos kelio optimizavimas

Pritaikius konstrukciją be kolonėlių, šakiniai krautuvai ir AGV gamykloje gali važiuoti tiesia linija nuo žaliavos įėjimo iki gatavo produkto išėjimo. Faktinis matavimas rodo, kad kiekvieno gatavo produkto transportavimo atstumas gamykloje sumažėja 12–18 metrų. Skaičiuojant pagal 10 000 vienetų dienos gamybos apimtį, tai prilygsta 120–180 kilometrų neefektyvaus valdymo per dieną sumažinimui.

● Natūralios šviesos panaudojimo gerinimas

Erdvė be kolonų derinama su ištisinėmis stogo apšvietimo juostomis, todėl apšvietimo tolygumas padidėja nuo 0,55 iki 0,78. Tai sumažina vietines šešėlių vietas ir sumažina siuvėjų akių nuovargį.

3. Išvada

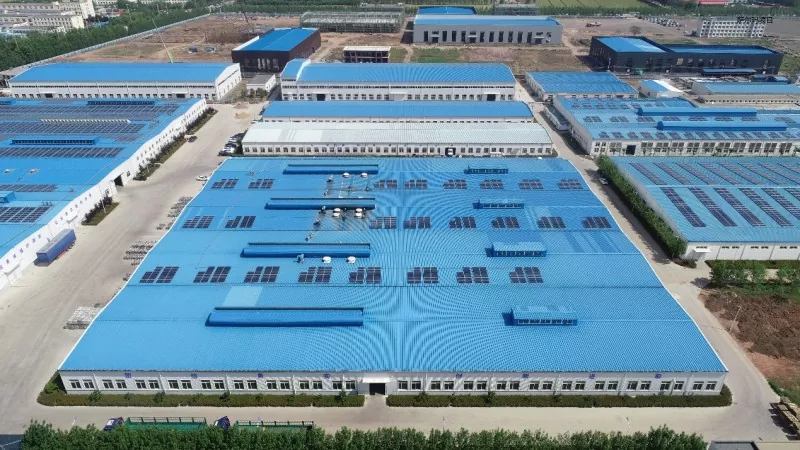

Plieninio karkaso drabužių fabriko statyba yra viena iš svarbių šiuolaikinių drabužių gamyklų architektūrinių formų. Naudojant portalinį plieninį karkasą arba plieninių santvarų sistemą, plieninio rėmo konstrukcija gali ekonomiškai pasiekti 18–36 metrų ar net didesnį tarpatramį be kolonų, tenkindama įvairius poreikius nuo mezgimo iki audimo, nuo vieno sluoksnio surinkimo linijų iki kelių aukštų dirbtuvių. Praktinė inžinerija įrodė, kad didelio tarpatramio plieninio rėmo gamyklos gali padidinti gamybos linijų derinimo efektyvumą, optimizuoti logistikos maršrutus ir pagerinti apšvietimo vienodumą.
