Kokie yra oro cirkuliavimo būdai? Kaip pasirinkti vėdinimo sistemas plieno konstrukcijų dirbtuvėms

Įplieno konstrukcijų dirbtuvių pastatai, didelę reikšmę turi vėdinimo sistemų pasirinkimas. Dirbant cechų įrenginiuose susidaro daug atliekinės šilumos, vandens garų ir kenksmingų dujų, kurios pablogins darbo aplinką, darbuotojų saugą ir gamybos efektyvumą. Šiame numeryje bus pristatyta, kaip realizuoti efektyvią oro cirkuliaciją ir kaip pasirinkti tinkamas vėdinimo sistemas.

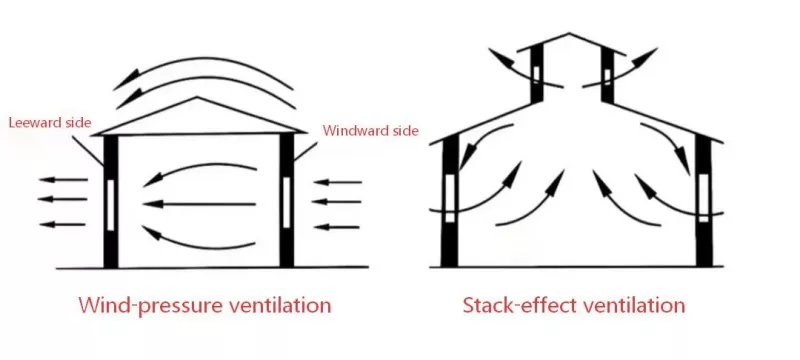

Plieninių konstrukcijų dirbtuvėse vėdinimo sprendimai skirstomi į dvi kategorijas: natūralus vėdinimas ir mechaninis vėdinimas. Natūrali ventiliacija traukia gryną orą per žemo lygio oro įleidimo angas, naudodama kamino efektą, arba skatina horizontalų oro srautą vėjo slėgio efektu. Jis nereikalauja elektros energijos ir yra plačiai naudojamas. Pagrindinės jo formos yra vėdinimo monitoriaus stogas (ventiliacinis stoglangis), sferiniai ventiliatoriai (vėjo varomi stogo ventiliatoriai) ir šoninių sienelių ventiliacijos langai.

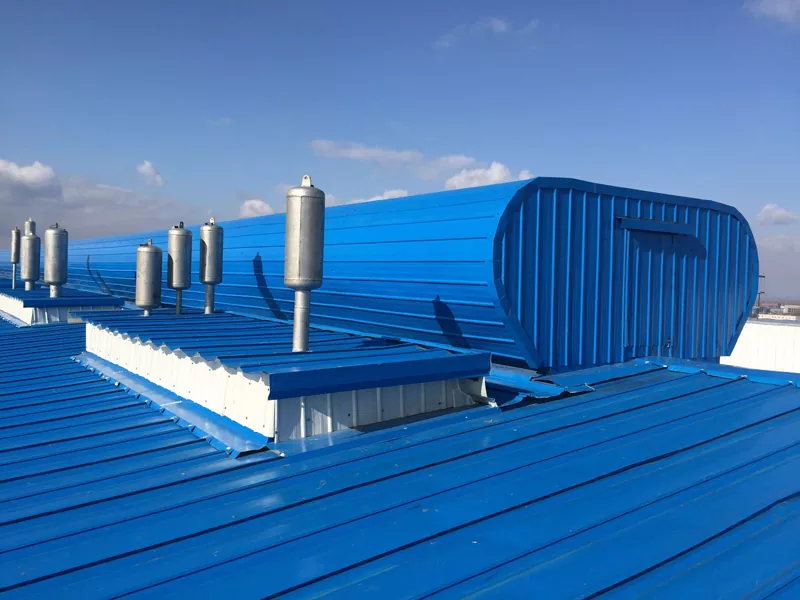

Vėdinami monitorių stogai (vėdinami stoglangiai)

Ventiliaciniai stoglangiai (ventiliaciniai stoglangiai) yra dažniausiai naudojama stogo vėdinimo įranga didelėms plieno konstrukcijų dirbtuvėms. Jie daugiausia sudaryti iš plieninės konstrukcijos rėmų, profiliuotų spalvotų plieno lakštų / FRP dienos apšvietimo plokščių ir montuojami ant stogo kraigų ar šlaitų. Įgyvendinant oro mainus kamino ir vėjo slėgio efektu, jie pasižymi paprasta konstrukcija, nenaudoja energijos, yra dienos apšvietimo funkcija ir ilgas tarnavimo laikas. Tuo tarpu vėdinami monitorių stogai daugiausia skirstomi į supaprastintą (lenktos formos) ir ploną tipą. Pirmasis tinka didelių tarpatramių dirbtuvėms, kuriose yra aukšta temperatūra ir didelė drėgmė, o antroji tinka scenarijams su pastato aukščio apribojimais arba maža stogo apkrova. Ventiliaciniai stoglangiai taip pat gali būti skirstomi į atviro tipo ir valdomus uždaromus. Atviras tipas pasižymi netrukdomu praėjimu ir dideliu ventiliacijos tūriu, tačiau prastai apsaugo nuo lietaus. Valdomas uždarymo tipas turi elektrines sklendes, skirtas reguliuoti vėdinimo pajėgumą, tinka šilumos izoliacijos zonoms šaltuose regionuose žiemos metu.

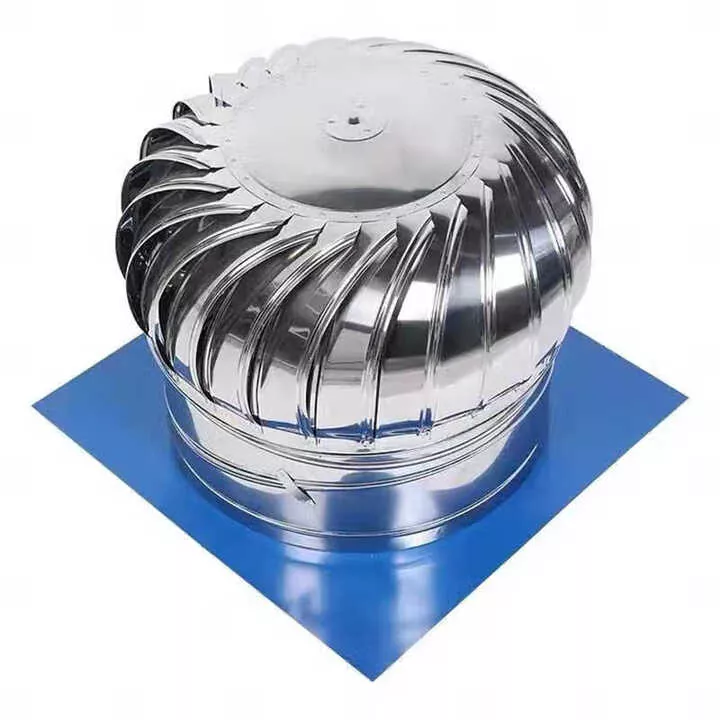

Sferinis ventiliatorius (vėjo varomas stogo ventiliatorius)

Sferiniai ventiliatoriai (vėjo varomi stogo ventiliatoriai) yra įprasti nedideli stogo vėdinimo įrenginiai. Jas daugiausia sudaro nerūdijančio plieno turbinų galvutės, reguliuojamo kampo vamzdžių dalys ir vandeniui atsparios pagrindo plokštės, kurių ventiliacijos efektyvumas yra ribotas.

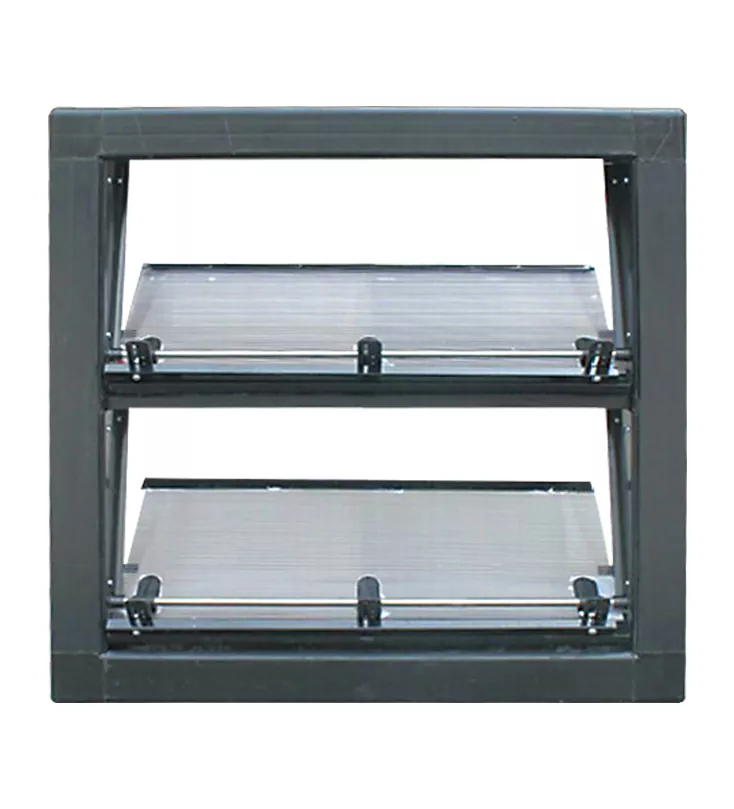

Šoninis vėdinimo langas

Šoniniai vėdinimo langai yra ventiliacijos angos, sumontuotos ant plieninių kolonų. Virš langų įrengiamos konsolinės sijos ir apmušalai, skirti apsisaugoti nuo lietaus ir nutekėti. Pagrindiniai jų pranašumai yra didelis lankstumas, galima dienos apšvietimo funkcija ir didelio tūrio oro mainai. Oro įleidimo angų aukščio dizainas yra labai svarbus, todėl skirtingais sezonais reikia atsižvelgti į skirtingus aukščius.

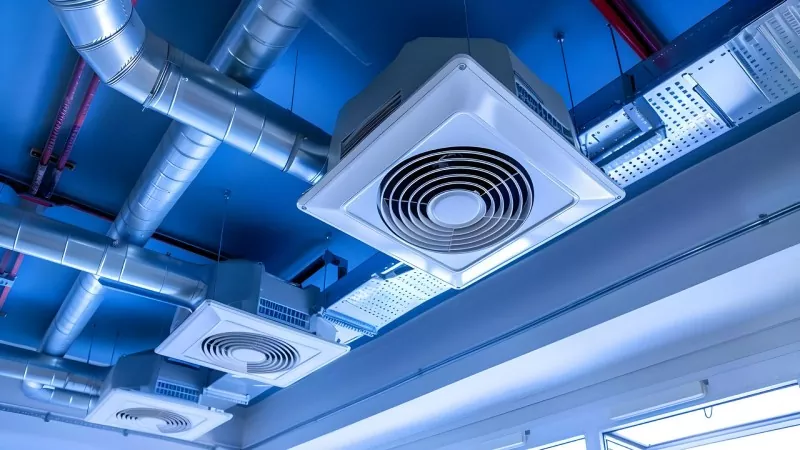

Mechaninis vėdinimas reiškia priverstinį oro mainus, varomus mechanine įranga, kuri gali būti įrengta bet kurioje aktyvaus oro ištraukimo ir oro tiekimo padėtyje. Mechaninė vėdinimo įranga paprastai naudojama, kai natūralaus vėdinimo nepakanka, daugiausia įskaitant garuojančius oro aušintuvus, didelio skersmens pramoninius lubų ventiliatorius, neigiamo slėgio ventiliatorius, išcentrinius ventiliatorius ir ašinio srauto ventiliatorius.

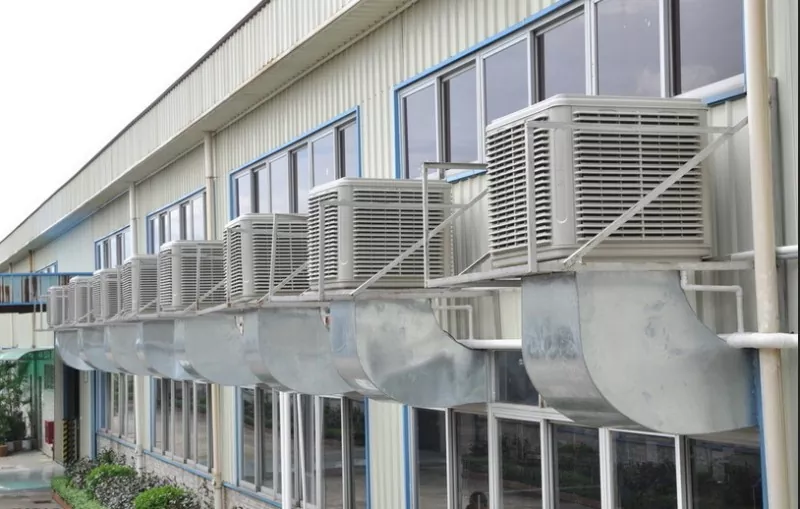

Garuojantis oro aušintuvas

Išgaruojantys oro aušintuvai vėsina naudodami šilumą sugeriantį vandens garinimo principą ir yra tinkami bendram didelio ploto dirbtuvių vėsinimui.

Didelio skersmens pramoninis lubų ventiliatorius

Didelio skersmens pramoniniai lubų ventiliatoriai sumaišo karštą ir šaltą orą tarp viršutinio ir apatinio sluoksnių, naudodami didžiules ventiliatoriaus mentes, sumažindami temperatūrų skirtumą, kad išspręstumėte temperatūros stratifikacijos problemą plieno konstrukcijų dirbtuvėse.

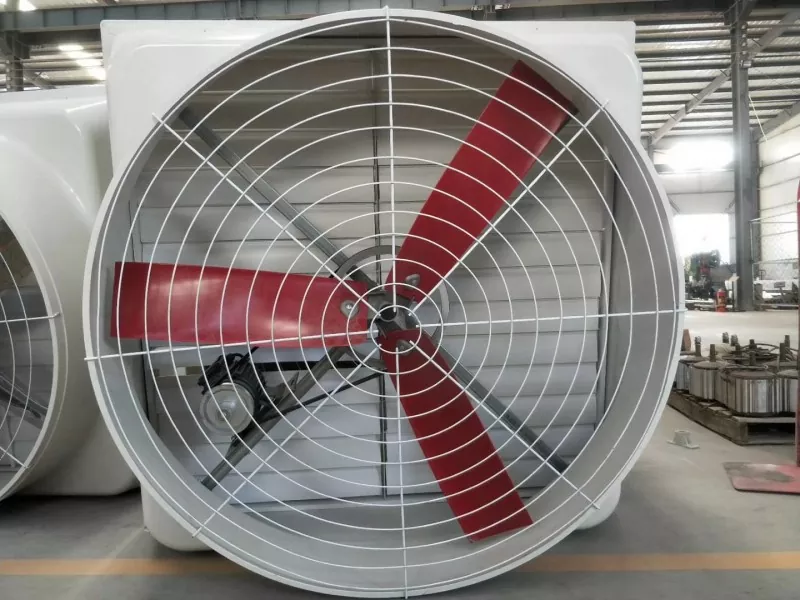

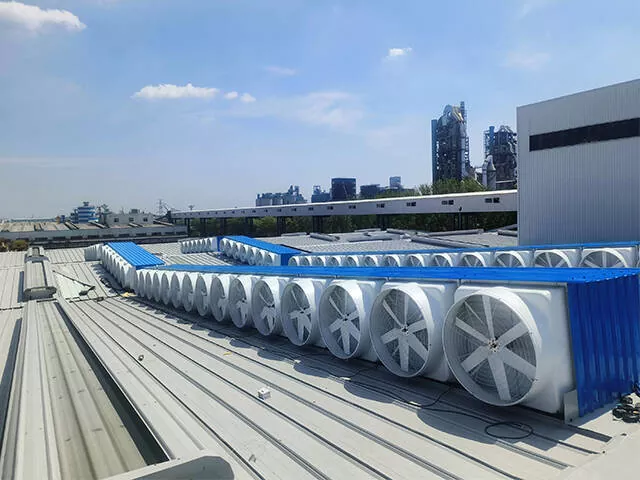

Neigiamo slėgio ventiliatorius

Neigiamo slėgio ventiliatoriai yra įrenginiai, sumontuoti vienoje dirbtuvių pusėje. Jie priverčia išmetamąjį orą sukurti neigiamo slėgio zoną patalpose, kuri skatina natūralų lauko oro srautą. Pagrindiniai jų pranašumai – kruopštus oro mainai, mažos pradinės investicijos ir mažos eksploatacinės energijos sąnaudos.

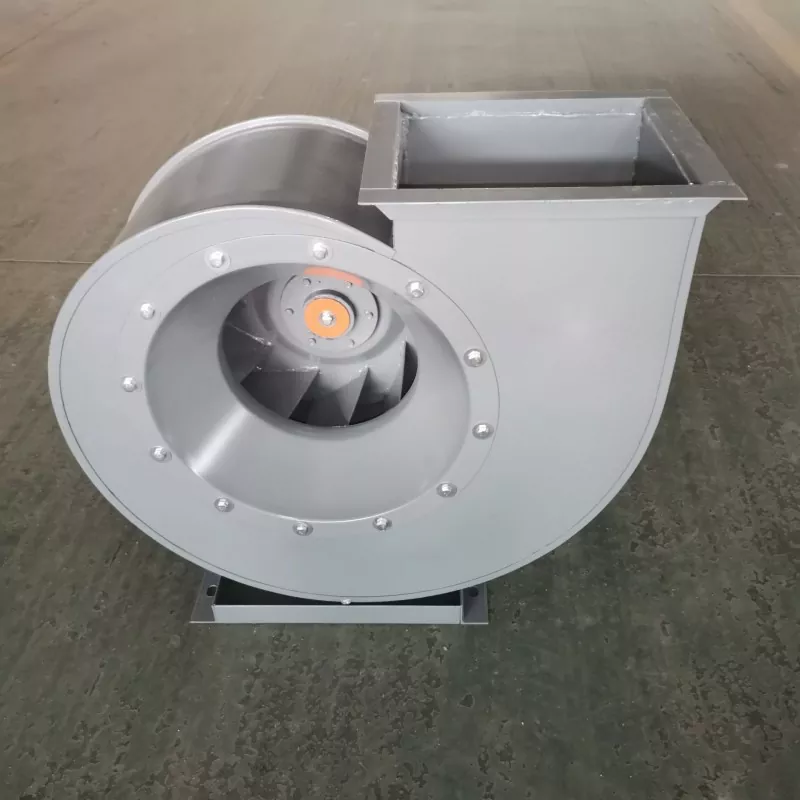

Išcentrinis ventiliatorius

Išcentriniai ventiliatoriai atlieka darbą su dujomis dideliu greičiu besisukančiomis sparnuotėmis ir labai padidina dujų slėgį dėl oro mainų išcentrinės jėgos. Jie tinka vėdinimo sistemoms, kurios tiekia dujas dideliais atstumais į nurodytas vietas.

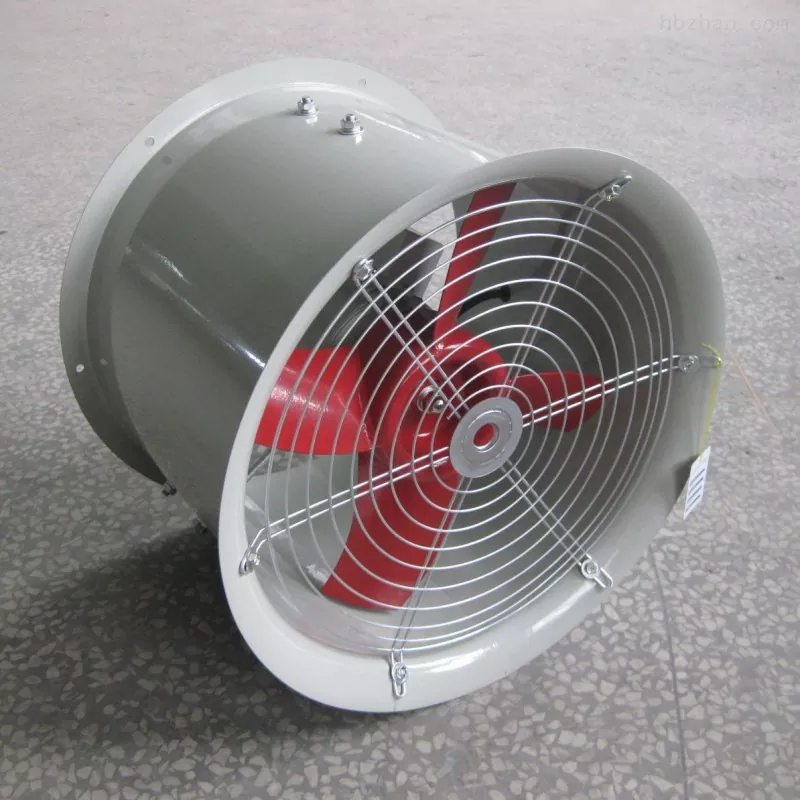

Ašinio srauto ventiliatorius

Ašinio srauto ventiliatoriai yra mechaninė įranga, kurioje dujos teka ir išteka ašine kryptimi. Jų pagrindiniai privalumai yra didelis oro kiekis, žemas slėgis, paprasta konstrukcija ir lankstus montavimas.

Plieninių konstrukcijų dirbtuvių vėdinimo sistemų pasirinkimas nėra fiksuotas. Praktiniuose projektuose dažniausiai taikomas kombinuotas natūralaus vėdinimo sprendimas, kaip pagrindinė priemonė, papildyta mechaniniu vėdinimu, kuris gali patenkinti vėdinimo reikalavimus ir efektyviai kontroliuoti eksploatacinės energijos sąnaudas.
