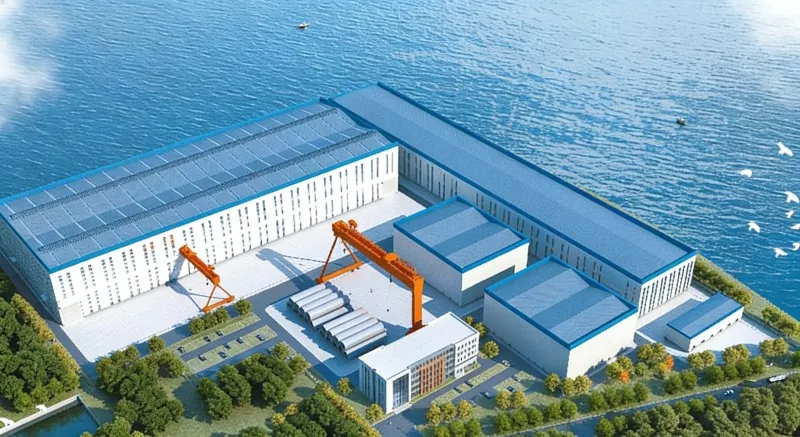

Plieninės konstrukcijos jūros vėjo jėgainių gamykla

Plieninės konstrukcijos jūros vėjo jėgainių gamyklų pastatai yra sunkiosios pramonės gamyklos, specialiai sukurtos jūros vėjo jėgainių įrangai gaminti. Jų pagrindinė konstrukcija pagaminta iš plieno ir dažniausiai yra pakrantės uostuose arba dokų prieplaukose, kad patenkintų itin didelių ir sunkių komponentų gamybos, surinkimo ir transportavimo poreikius.

Mūsų Kinijos gamykla pateikė plieno konstrukcijų sprendimus keliems vėjo jėgainių jūroje projektams ir yra viena iš aukštos kokybės plieno konstrukcijų tiekėjų Kinijoje.

Struktūrinė forma

● Sunki plieninė santvaros konstrukcija: tai labiausiai paplitusi konstrukcinė forma.

● Sunkus portalinis rėmas: tinka bendroms gamybos ar surinkimo dirbtuvėms.

● lPlieninės santvaros ir tinklinio rėmo konstrukcijos: naudojamos itin didelio tarpatramio arba specializuotų funkcijų gamyklose.

Atsparumo korozijai ir vėjo atsparumo konstrukcija

● Apsaugos nuo korozijos sistema: Kadangi šie pramoniniai pastatai yra pastatyti netoli vandenyno, aplinka yra gana drėgna ir yra daugiau ekstremalių oro sąlygų. Plieno paviršiaus apdorojimas naudoja sunkią apsaugos nuo korozijos dangų sistemą.

● Atsparumas vėjui: Pats pastatas turi būti suprojektuotas pagal 50 ar 100 metų vėjo apkrovos standartus vieną kartą per šimtmetį pakrantės zonose, kad būtų užtikrintas konstrukcijų saugumas ekstremaliomis oro sąlygomis.

Produkto struktūriniai komponentai

Pagrindinė struktūra

● Paprastai naudojamos grotelės plieninės kolonos. Plieninių konstrukcijų jūros vėjo jėgainių gamyklai, turinčiai didelį aukštį ir didelį krano tonažą, grotelių plieninės kolonos turi didesnį lenkimo stiprumą ir gali išlaikyti koloninio krano svorį.

Krano sijų sistema

● Kranų sijose dažniausiai naudojamos didelio stiprumo suvirintos vientisos I formos sijos, kurių takumo riba dažnai siekia 355Pa arba 390Pa.

Palaikymo sistema

● Kolonų atramos gali būti pagamintos iš H formos plieno, kampinio plieno ir apvalių vamzdžių, dažniausiai X formos.

● Ant stogo bus išdėstytos horizontalios atramos, kurios perduoda horizontalią stogo jėgą.

● Sistema paprastai yra išdėstyta kolonų viršuje, siekiant apsaugoti jėgų stabilumą tarp plieninių rėmų.

Korpuso struktūra

● Garbanoms dažniausiai naudojamas aukštu dažniu suvirintas H formos plienas arba C formos plienas.

● Sienų sijos dažniausiai yra H formos plieninės arba didelės C formos plieninės, jungiamos slankiojant, kad prisitaikytų prie pagrindinės konstrukcijos šoninės deformacijos veikiant vėjo apkrovai ar temperatūros poveikiui.

Parametras (specifikacija)

Produkto dėklas

Lishan didelio megavatų vėjo jėgainių projektas, kuriame kartu dalyvavo EIHE Steel Structure, yra didžiausias vienos jūros vėjo energijos projektas, kurio kainos paritetas Kinijoje ir didžiausias jūros vėjo jėgainių klasteris Šiaurės Kinijoje. Jis yra pietinėje Lishan miesto jūros dalyje, Weihai mieste, Šandongo provincijoje. Visas projektas padalintas į dvi nepriklausomas vietas – U1 ir U2, kurių bendra instaliuota galia yra 150 megavatų (1,5 GW).
