EIHE plieninės konstrukcijos dėžės kolonų apdorojimo srautas ir inžinerijos taikymo pasiekimai

2026-04-28 0 Palikite man žinutę

I. Bendrasis maketavimo brėžinys

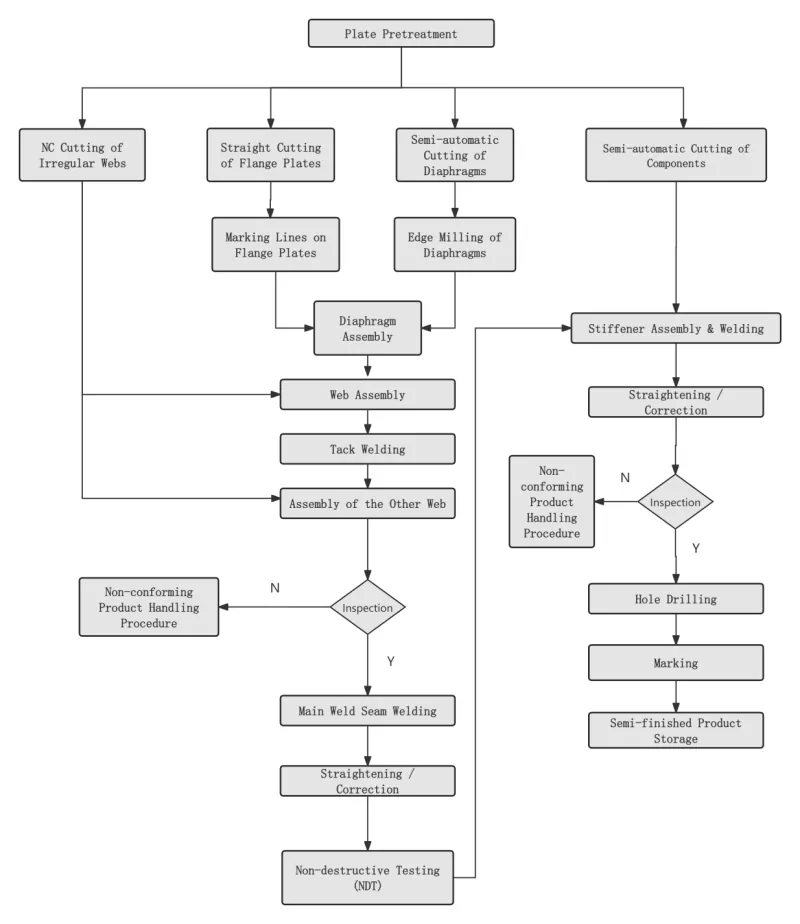

Ⅱ. Pagrindinis procesas

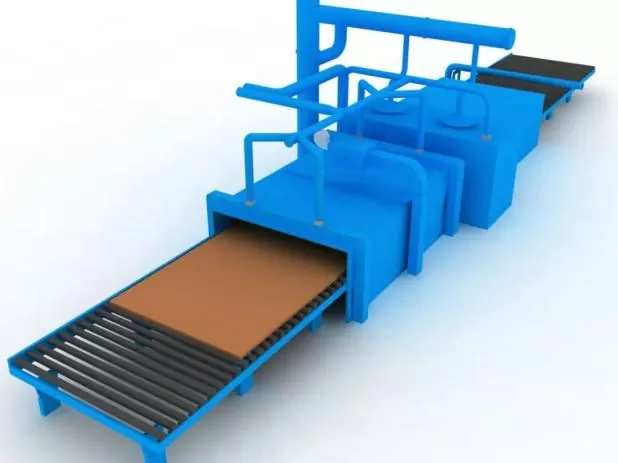

1 veiksmas Plieninės plokštės paviršiaus paruošimas	Atliekama pagal projektavimo ar proceso reikalavimus prieš plieninės plokštės apdailinimą.

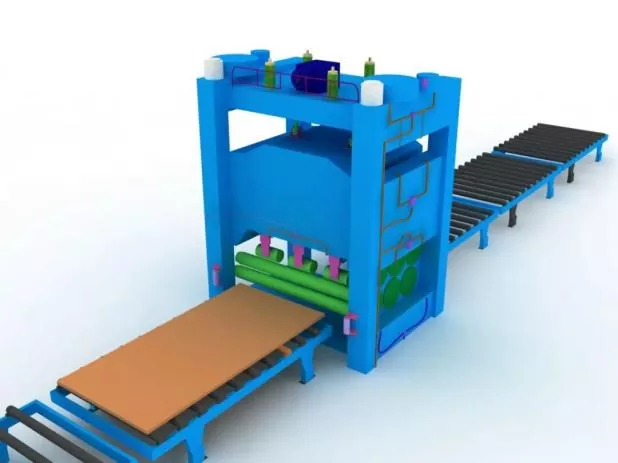

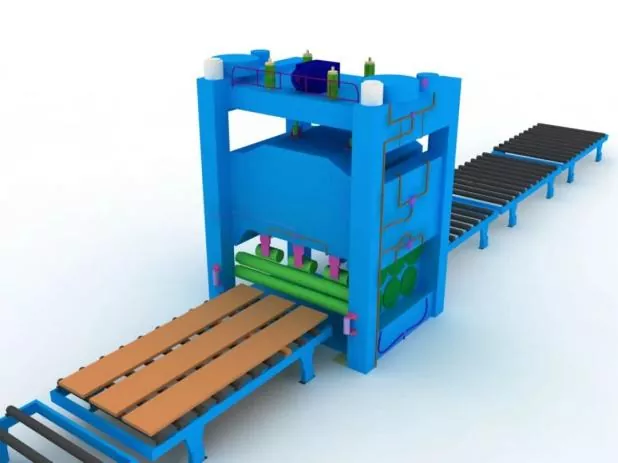

2 veiksmas Plieninės plokštės tiesinimas	Bendras tiesinimas turi būti atliktas po išankstinio plieno plokštės apdorojimo, kad būtų užtikrintas uždengimo tikslumas ir sumažintas vidinis liekamasis plieno plokštės įtempis.

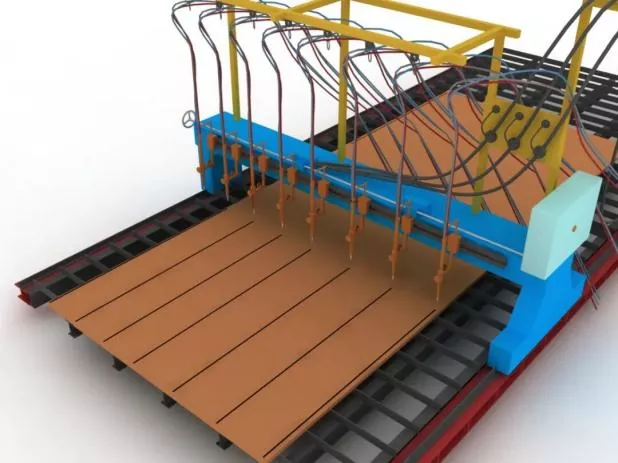

3 veiksmas dalių pjaustymas ir išlyginimas	Prieš pjaustydami sureguliuokite pjovimo mašiną, patvirtinkite purkštuko modelį ir patikrinkite oro slėgio stabilumą.
3 veiksmas dalių pjaustymas ir išlyginimas	Pjovimo metu pirmiausia pašildykite plieno plokštės pjovimo siūlę ir griežtai kontroliuokite pjovimo greitį.
4 veiksmas antrinis dalių ištiesinimas	Atliekama po plieninių plokščių uždengimo, siekiant užtikrinti surinkimo tikslumą ir sumažinti vidinį liekamąjį plieno plokščių įtempį.

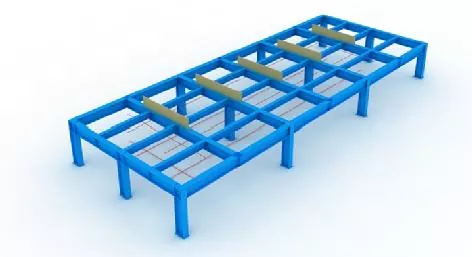

5 veiksmas Jigų ir išdėstymo linijų nustatymas	Prieš montuojant pirmiausia turi būti nustatytos išdėstymo linijos ir įtaisai.
	Montuojant strėles turi būti užtikrintas horizontalus viršutinės angos lygis, pakankamas standumas ir tvirtumas.
	Visus strypus ir išdėstymo linijas galima pradėti naudoti tik patikrinus ir patvirtinus paskirto personalo.

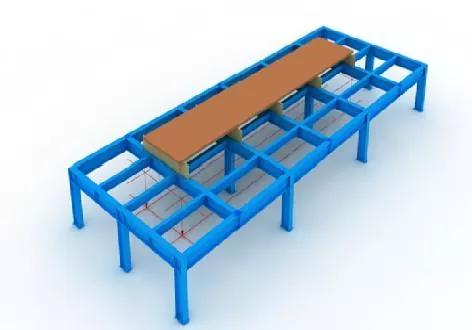

6 veiksmas Apatinio skydelio padėties nustatymas	Tiksliai išdėstyta pagal svamzdelį ir išdėstymo linijas.

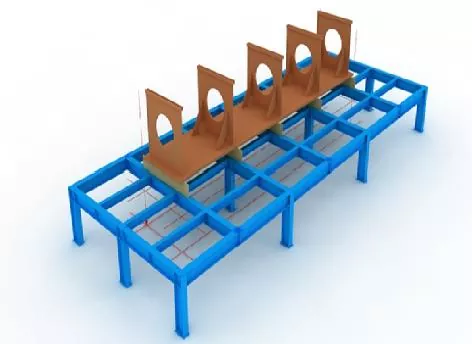

7 veiksmas Diafragmos surinkimas	Prieš montuodami diafragmas, apatinėje plokštėje pažymėkite padėties linijas ir šlifavimo disku pašalinkite plūduriuojančias rūdis iš abiejų linijų pusių.
7 veiksmas Diafragmos surinkimas	Pastačius diafragmas, pritvirtinkite jas suvirinimu.
8 veiksmas žiniatinklio surinkimas	Surinkę ir kvalifikuotą juostą, domkratu tvirtai priglauskite prie diafragmos, tada pritvirtinkite suvirinimu.

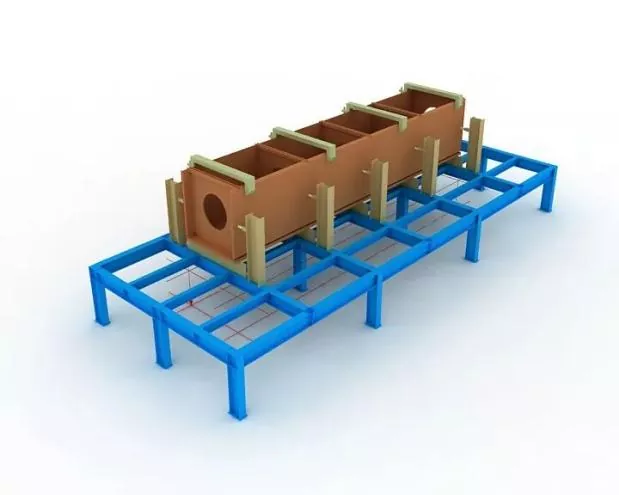

9 veiksmas viršutinio skydelio surinkimas	Užbaikite tikslią viršutinės plokštės padėties padėtį slankiojančiu svirtimi, tada pritvirtinkite suvirinimu.

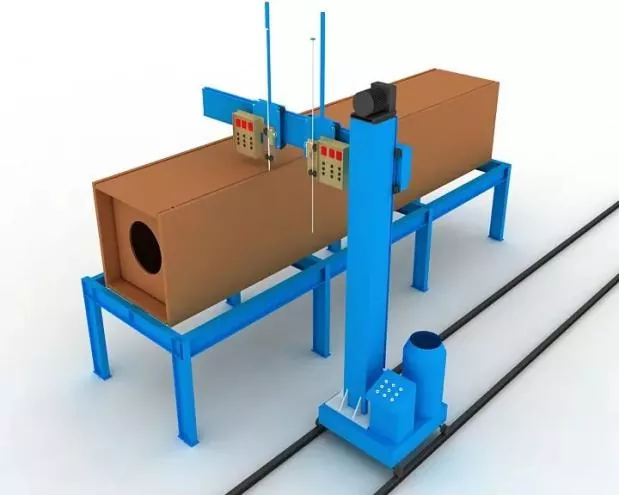

10 veiksmas Diafragmos elektrinis suvirinimas	Diafragmoms taikomas vienpusis elektros šlako suvirinimas.
	Viršutinėje ir apatinėje elektros šlako suvirinimo angų angose suvirinimo metu įrengiamos varinės lanko paleidimo ir gesinimo movos.
	Viso suvirinimo proceso metu turi būti griežtai kontroliuojama suvirinimo srovė ir įtampa, taip pat reikia stebėti elektros šlako suvirinimo srities spalvos pasikeitimą tinkle.

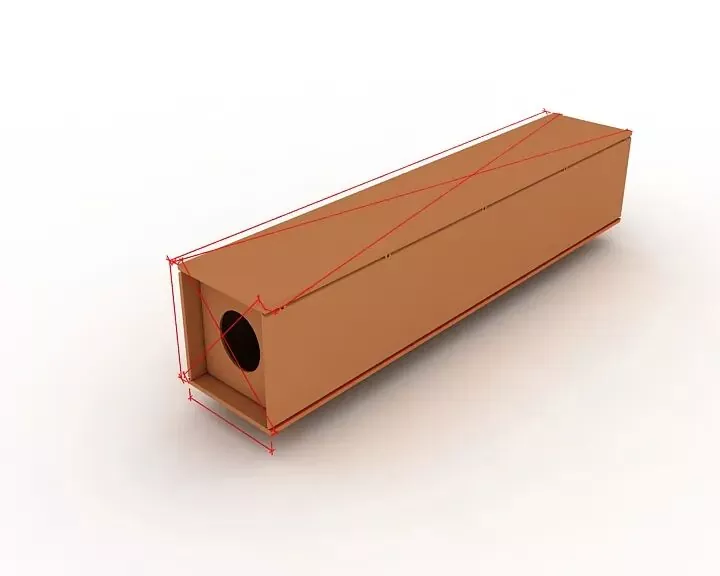

11 veiksmas Bendras patikrinimas	Patikrinimo metu sutelkite dėmesį į tai, kad patikrintumėte, ar komponento ilgis, įstrižainės matmenys ir galinės dalies matmenys atitinka projektavimo ir specifikacijos reikalavimus, ir pataisykite visas dalis, kurios neatitinka tolerancijos.

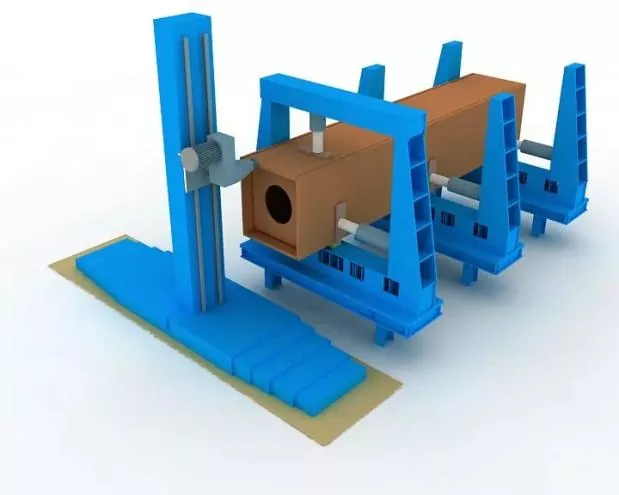

12 veiksmas Pabaikite frezavimą	Po surinkimo ir suvirinimo frezuokite galinį paviršių.
12 veiksmas Pabaikite frezavimą	Užtikrinkite elementų lygumą ir lygiagretumą tarp galinio paviršiaus ir frezos.

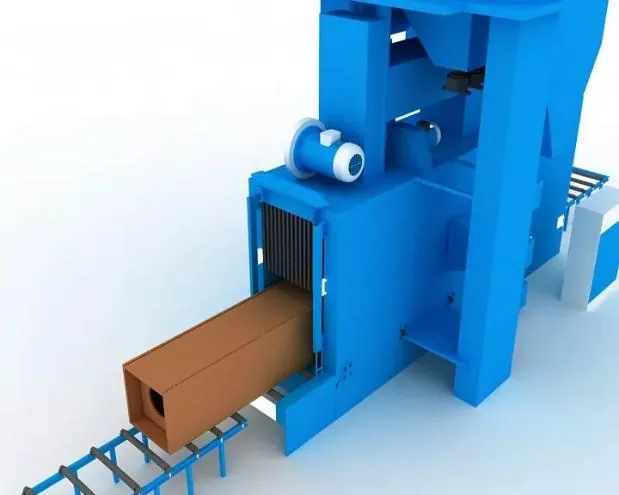

13 veiksmas Smėliavimas ir rūdžių pašalinimas	Po suvirinimo visiškai pašalinkite rūdis smėliasrove, tada perkelkite į dangos konstrukciją.

Ⅲ. Surinkimo, padėties nustatymo ir suvirinimo specifikacijos

Surinkimo tikslumas	Surinkimo metu: ● Suvirinimo deformacijai kontroliuoti turi būti taikomi atitinkami apribojimai. ● Suvirinimo susitraukimo nuolaidos ir pagrįsta atvirkštinė deformacija turi būti skirtos komponentų matmenims kontroliuoti ir tinkamai formai užtikrinti.
Surinkimo tikslumas	Suvirintų jungčių gamybos ir montavimo leistini nuokrypiai, taip pat konstrukcinių komponentų matmenų leistinos nuokrypos turi atitikti Plieninių konstrukcijų statybos kokybės pripažinimo kodekso (GB 50205) reikalavimus.
Surinkimo pozicionavimo suvirinimas	Jis turi būti įgyvendintas pusiau automatiniu kietos vielos dujiniu lankiniu metaliniu suvirinimu (GMAW).
Suvirintojas	Suvirintojai, užsiimantys suvirinimu, turi turėti atitinkamus kvalifikacijos atestatus, nurodytus Statybinių plieninių konstrukcijų suvirinimo techninėje specifikacijoje (JGJ81).
Suvirinimo siūlių padėtis	Taškinių suvirinimo siūlių padėtis: suvirinimo siūlės turi vengti formalių suvirinimo siūlių pradžios ir pabaigos, jos neturi būti dedamos ant kampų, kraštų, galų ir kitų svarbių vietų, kuriose gali atsirasti konstrukcijos stiprumo ir gamybos defektų.
	T formos jungčių suvirinimas: turi būti atliekamas simetriškai iš abiejų pusių; tuo tarpu griovelio viduje reikia kiek įmanoma vengti suvirinimo. Norint suvirinti visiškai įsiskverbimo grioveliu: Griovelio suvirinimas turi būti atliekamas atgal, pvz., užpakaliniam iškalimui.
	Suvirinimo atraminių plokščių, taip pat nubėgimo ir nutekėjimo plokščių surinkimo ir suvirinimo padėtys turi atitikti atitinkamus standartus
Suvirinimo medžiagos	Suvirinimui ir suvirinimui naudojamos suvirinimo medžiagos turi atitikti formaliojo suvirinimo medžiagas, t. y. turi būti naudojamos tos pačios suvirinimo medžiagos kaip ir oficialaus suvirinimo metu.
Suvirinimo medžiagos	Montuojant suvirinant tarp didelio stiprio plieno ir mažo stiprio plieno, suvirinimo medžiagos turi būti parenkamos pagal mažo stiprio plieno rūšį.
